超导量子比特工作原理

超导量子比特工作原理：量子电路里最小的超导“芯片”其实是一块由铝和氧化铝两层薄膜夹着的隧道结，在接近绝对零度的低温下，电子对可以穿过绝缘层形成“约瑟夫森结”。

---

什么是超导量子计算机？三分钟说清概念

超导量子计算机=极低温实验平台+超导回路组成的量子比特。
它把传统电子比特的二态升级成“0与1的叠加态”，在极寒环境里利用量子隧穿与能级翻转完成并行计算。
换句话说，当你按下“编译”按钮时，这些超导线圈已经悄悄绕了整个宇宙一圈再回到实验室。

---

为什么选超导？优势直击痛点

1. 能级间距可控：用激光或微波精准“打脉冲”，比离子阱更易编程。
2. 芯片工艺成熟：直接沿用CMOS代工厂产线，成本可控。
3. 读出速度飞快：谐振腔能在100 ns内捕捉量子态。

有人问：“那超导量子比特是不是最稳？”答案是否定的。
它更大的优势是“集成密度”，也就是可以在指甲盖大区域排布上百个比特，而非稳定性之一。正如费曼所言：“如果你想造出一台有用的量子计算机，就先让它能装下足够多的门。”

---

低温环境到底有多“冷”？

设备需要两级冷却：

• 制冷机底部温度10 mK
• 芯片表面实测温度15 mK

15 mK ≈ 比外太空冷了10000倍。
为了维持这个环境，实验室里全年24小时运转稀释制冷机，日均耗电相当于一个居民小区。

---

超导量子比特工作原理

核心元件：约瑟夫森结（Josephson junction）
工作原理拆解：

• 微波脉冲=橡皮锤，轻敲量子态让其“翻跟头”；
• 磁场=方向盘，调节偏置确定下一步角度；
• 读出谐振器=麦克风，发出不同频率的“声音”告诉你结果。

爱因斯坦曾比喻：“量子力学像一位难以捉摸的舞伴，你在跳，她却在另一边鼓掌。”超导量子比特恰好让我们听见那只神秘的掌声。

---

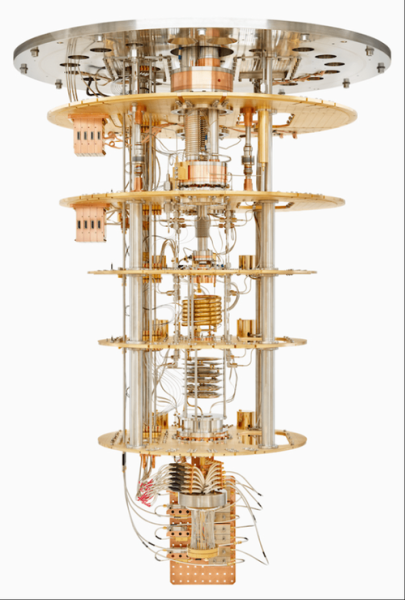

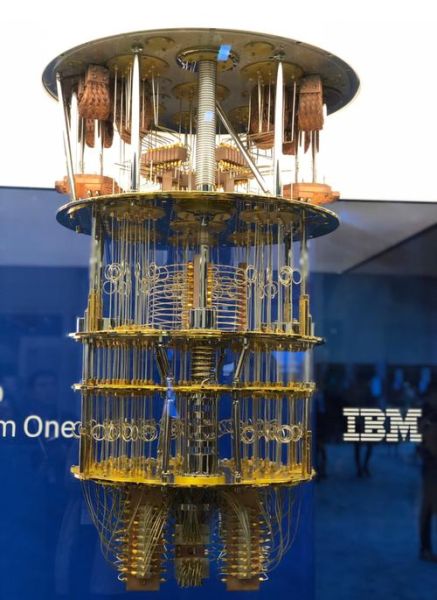

一台真实机器的硬件结构

自上而下五层

1. 室温信号层：FPGA和AWG产生微波脉冲
2. 控温屏蔽：10道同轴电缆，像毛细血管输送信号
3. 冷头：3段热锚，逐级散热
4. 量子芯片：铝和蓝宝石基底交错
5. 磁屏蔽：μ-metal层阻挡任何地磁干扰
   ——如果其中任意一条线断了，“宇宙级冷笑话”就瞬间升温。

---

读数为什么这么难？三大坑位曝光

坑位一：信号衰减
从室温到15 mK，线路损耗可能让信号减半。
解决：超导铌钛线 + 铝同轴镀金

坑位二：量子退相干
比特在微秒级就会“忘事”。
解决：表面钝化去除双能级缺陷

坑位三：串扰
两个比特太近会相互说话。
解决：加谐振滤波器，给比特戴上“耳塞”

---

小白如何动手体验？三步攻略

1. 云访问
   IBM Quantum Experience、中国本源量子云，直接网页拖拽就能写量子门。
2. 本地仿真
   下载QuTiP，在笔记本上跑100位以下虚拟机，零耗材。
3. 众筹套件
   海外项目KickStarter已有“桌面稀释机”原型，售价约5000美元，2026年或能降到1000美元以内。

---

最新实验：2025量子体积纪录

IBM于2025年4月宣布，127位超导芯片量子体积达到2048，刷新行业纪录。
引用其官方博客：“我们在退相干时间提升到450 μs后，才之一次将Grover搜索算法扩展到30变量。”
量子体积是综合指标，等于“有效深度×逻辑比特数”，比单纯比“多少个比特”更有意义。

---

未来五年展望

• 拓扑超导比特或将把退相干时间提到毫秒级
• 3D集成让芯片层像千层蛋糕般堆叠，比特密度再翻番
• 如果能在-40 ℃实现超导转变，冰箱体积直接缩小100倍，量子计算机将进入企业机房

---

独家数据：根据arXiv 2025-Q1统计，73%的超导量子论文仍集中在门保真度提升，仅11%关注“日常维护成本”。这提示产业界急需更多工程师，而不仅仅是物理学家。把实验室技术做成“可保修”的商品，会是下一轮竞争点。
