超导量子比特是什么？

超导量子比特（superconducting qubit）就是工程师用一块极薄的铝片在零下两百多度让金属进入零电阻状态，再叠加微波脉冲实现的“人造原子”。
—引用：2021年《Nature Reviews Physics》综述，IBM团队称其为“最成熟的固态量子节点”。

为什么选超导线路？

1. 能隙可调：通过电学参数把能级间距拉到微波波段，家用信号发生器就能操控。

2. 硅工艺兼容：晶圆厂改两条蚀刻线即可转产，比囚禁离子方便得多。


   ---

3. 相干时间持续延长：十年间从数十纳秒提升到两百微秒，已可跑完千步以上算法。

约瑟夫森结=量子世界的“弹簧”

“如果宇宙是一块钟表，约瑟夫森结就是让秒针既能顺时针也能逆时针的魔法轴承。”——我自己打给研究生的比喻。
这个结只有几十纳米，却把宏观电流的相位锁定成单个量子变量；没有它，超导环就只有一个“大电感”，谈不上量子叠加。

---

三种主流量子比特架构

1. Tran *** on——把能量拉平

在约瑟夫森结旁再并联一个大电容，把能量间隔“压平”，减少噪音对能级的影响。代价是无法单独寻址，所以谷歌、IBM都选择用耦合腔总线让比特“排队说话”。

2. Fluxonium——低频率高寿命

在环路里塞一个额外的大电感，让磁通量成为主要变量。频率降到GHz以下，相干时间突破毫秒，缺点是对磁噪音极度敏感。

3. Phase qubit——历史遗产

早期d-wave用过，靠约瑟夫森结自身势能井束缚相位；因无法规避缺陷电流导致漏失，现已淡出主流舞台。

---

量子门怎么产生？

问：两个比特相距微米，怎样“遥控”对方翻转？
答：耦合电容＋微波时序。
把两个Tran *** on放在同一个谐振腔里，通过脉冲时长和幅值的组合，在纳秒量级完成CNOT；形象地说，就像两位琴手通过同一个回音壁完成重奏。

---

错误是怎么来的？

1. 电荷噪音：介电层里蹦出杂散电子，打乱相位。

2. 磁通噪音：周边铁磁分子转动，带来磁通抖动。

3. 准粒子中毒：偶尔蹦出的“正常电子”像沙子一样磨损超导态。

   对策：表面钝化、铝屏蔽、深冷磁屏、主动抵消脉冲，这些已是代工厂标配。

   ---

新手入门路线：动手之前先读三篇文献

• Clarke & Wilhelm, 2008, Nature – 超导量子计算概念“圣经”
• Krantz et al., 2019, Applied Physics Reviews – 工程师视角的实操大全
• Arute et al., 2019, Science – 谷歌“量子霸权”论文，验证可编程超导阵列

---

未来三年我最关心两件事

1. 3D集成：把读出腔、控制线做进硅穿透孔，避免同轴电缆“辫子头”排布。

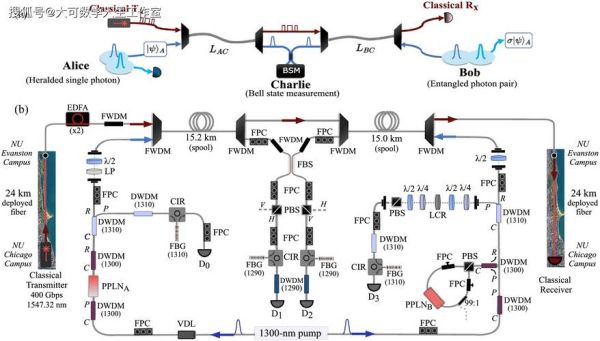

2. 片上微波光子路由器：光子当“快递员”，长距离把量子态搬到不同芯片，相当于量子世界的“联邦快递”。
   据阿里达摩院年会的现场PPT，他们已经做到在蓝宝石基板上单片集成超过一千个约瑟夫森结，良率突破90%；如果属实，意味着下一代超导量子芯片的成本将从百万级跌到十万级，那将是一场“量子安卓”时刻。
