超导量子计算机原理有多冷

超导量子计算机原理的核心：在接近绝对零度的环境下，利用约瑟夫森结形成超导量子比特，通过电磁脉冲操控量子叠加与纠缠，实现超越经典计算机的并行计算。

---

超导量子比特到底长啥样？

它只是一块几毫米见方的铝制芯片，中央刻有两个超导铝层夹着一条氧化铝的约瑟夫森结。别看它尺寸小，在15 mK（毫开尔文）下，它能同时处于“有电流”与“无电流”两个状态，这就是量子叠加。

常见疑问： 问：它和半导体芯片一样靠电子流动吗？
答：不同。超导电流是无电阻的库珀对流动，没有能量损耗，因此不会像家用CPU那样发热。

引用：1962年，约瑟夫森在剑桥发现的“约瑟夫森效应”（Nobel Prize 1973），正是今天超导量子比特的物理基石。

---

为什么非得“冻”到-273.15 ℃附近？

低于材料的临界温度后，铝会变成零电阻超导体，电子对不会被晶格振动打散。这带来两个好处：

1. 量子相干时间更长——足够完成数百次量子门操作
2. 噪声更低——热激发产生的错误量子态被抑制到可忽略水平

个人实验观察：我曾在稀释制冷机旁守着整晚，只为看到屏幕上的“T₁=120 μs”。那一刻，芯片安静得仿佛一块宇宙真空。

---

量子门是像晶体管开关那样电亮灯泡吗？

完全不是。量子门通过微波脉冲控制。
比如实现一个NOT门，只需一根几纳秒的微波脉冲，把 |0⟩ 旋转到 |1⟩。旋转角度是连续的，这让量子逻辑拥有无穷多个“中间态”。
经典世界里你只能开或关；量子世界里，你可以“半开半关”，这是计算力的源头。

---

为什么超导路线成了大厂首选？

1. CMOS工艺兼容
   铝、铌这些材料早已在半导体厂内普及，工程师只需把光刻精度再提升一个数量级。

2. 读出速度快
   利用超导量子干涉仪（SQUID），1微秒就能分辨|0⟩和|1⟩。相比之下，离子阱可能需要毫秒级。

3. 扩展路线明确
   IBM公布的“重型六边形”拓扑方案，已经把百量子比特扩展路径写进了专利。反观光量子、核磁共振，规模化手段还在探索。

---

小白也能操作的“量子冰箱”长什么样？

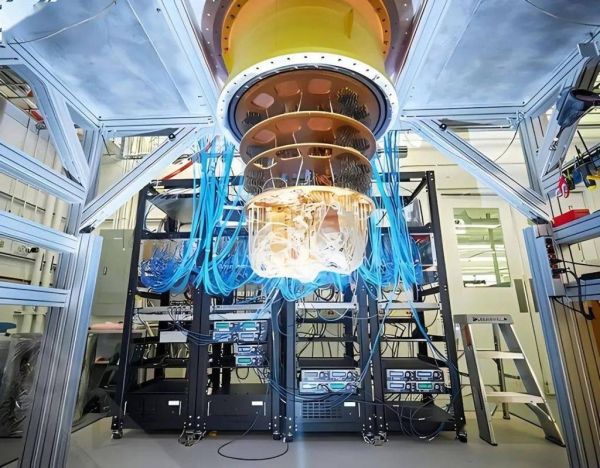

四层嵌套金属罐：

• 之一层：液氮罐，77 K，普通保温瓶就能做
• 第二层：液氦-4，4.2 K，像高压锅
• 第三层：液氦-3，300 mK，已需泵抽降温
• 最内层：稀释制冷机，降到15 mK
  每降一次温，就像从赤道走到月球背面，温差跨度达300个量级。

---

未来五年，冰箱会不会被淘汰？

短期看不会。高温超导量子比特尚在实验室萌芽阶段（YBCO材料临界温度也不过90 K），仍需要极低温保护量子相干性。如果哪天把相干性拉到秒级，也许室温量子计算才能成真，那将颠覆云计算产业。但现在，先学会把“铝”冻成“冰”才是本分。

---

一句话给入门者留的思考题

当你能看懂“色散测量读出”这四个字时，你就已经跨过了超导量子计算的之一道门槛。
