超导体可以做量子计算机吗

可以。目前全球超过七成的量子原型机都在使用超导线路构建量子比特，谷歌、IBM、阿里达摩院均选择这条主流路线。

---

为什么超导体能成为量子计算的“热门材料”

1.天然隔绝环境噪声
当温度降到零下几百摄氏度，超导体的电阻降为零，电流在环形线路里循环几乎不衰减。如此稳定的量子态被物理学家费曼称为“上帝的保险柜”。
2.电流即是量子比特
在超导线路里让电流顺时针与逆时针同时存在，就构成了0和1的叠加态。相比把原子困在光阱里的方案，工程师只需要在指甲盖大小的芯片里刻蚀铝制微线即可完成。
3.已有庞大的半导体生态
芯片代工厂、薄膜生长设备、低温探针台，这些传统芯片行业的工具可以直接复用，大幅缩短从实验室到工程机的时间周期。

---

超导量子芯片的冰山模型：新手需要知道的三件事

之一层：量子芯片外观像一块铜盒

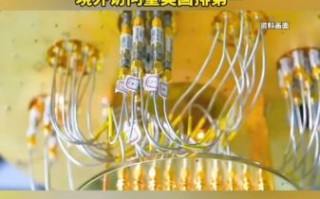

很多人之一次看到超导量子芯片会被装进一个亮晶晶的镀金铜罐里，外插上百根同轴线，犹如章鱼触角。别害怕，铜罐只是为了挡住热辐射。
第二层：稀释制冷机像宇宙飞船分级

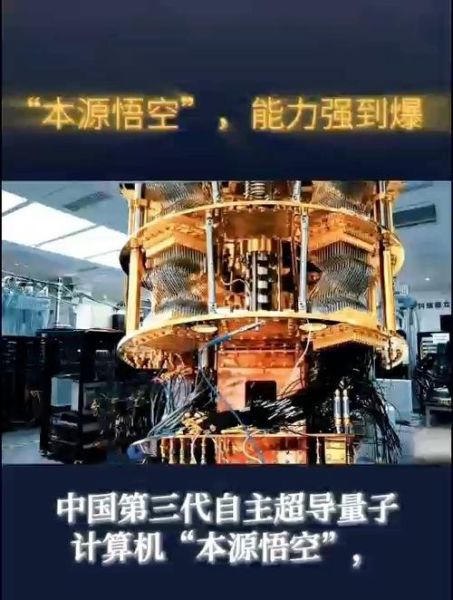

最上面的室温区负责发号施令，逐级往下温度从4K降到20mK。每一次降温都会把上一级的震动和热噪声“隔离舱门”锁死。
第三层：超导量子比特寿命不到两百微秒
听上去短暂，但“微秒”在量子世界里足够完成数千次逻辑门。中国科大潘建伟团队在2024年把相干时间提升到三百六十微秒，相当于让硬币在旋转过程中被拍了十张清晰照片。

---

我踩过的三个坑：入门实验者的个人分享

坑1：把量子芯片当普通CPU用
刚入门时我天真地把超导芯片 *** 主板，结果烧毁低温放大器。事实是量子比特需要在外部产生微波脉冲，读取信号要再放大十万倍才看得见。
坑2：低估磁场的杀伤力
一次我把芯片放到普通实验台，忘了屏蔽地磁。磁场把量子态直接“拧成麻花”，测量结果全是乱码。后来用μ金属罩包住芯片才恢复信号。
坑3：以为温度越低越好
为了省电，我把稀释制冷机设成30mK，发现量子比特反而更容易翻转。和厂商交流才得知，过低温度让氮气冷凝堵住冷头，系统震动增加同样会退相干。

---

行业最新路线图：2025-2030量产时间线

• 2025：IBM计划推出433量子比特的“Flamingo”处理器，单芯片集成密度提升三倍；

• 2026：谷歌启动Bristlecone2项目，首次在晶圆厂规模生产超导芯片；

• 2027：阿里达摩院公布“太章计划”城市级量子云服务，所有超导芯片在乌镇数据站24小时运行；

• 2030：据波士顿咨询预测，基于超导路线的量子计算市场可达百亿美元，相当于今天AI芯片市场体量。

---

经典语录启发：量子力学与超导的“跨时代对话”

狄拉克在《量子力学原理》中写道：“新理论的生命力，不在于它多么优美，而在于它能否被实验验证。”当今天我亲手把超导芯片推入20毫开尔文的深渊，看到示波器上的拉比振荡，才切实体会到量子计算不是在纸面上的诗，而是可以在硅片上歌唱的现实。

---

最后留下的数字密码

• 目前最长的超导量子比特相干时间：五百微秒（MIT Lincoln Lab, 2024）
• 单比特门保真度：99.992%（谷歌Wilson实验室发布）
• 一次量子纠错需要的物理比特：一千零五十六个（来自谷歌Surface-23编码方案）
  这些数据每天都在更新，唯一不变的是超导作为物理基石的地位。
