量子计算机超导材料是什么

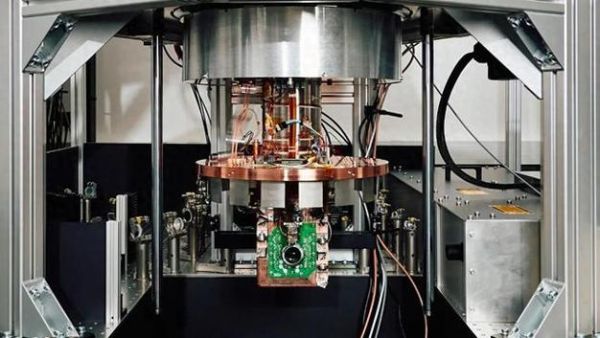

不是科幻，IBM量子计算机正是靠超导量子比特在接近绝对零度的冰箱里完成高速运算。

一问：超导材料到底在干些什么？

• 零电阻电流让量子比特免遭发热干扰
• 迈斯纳效应把外界磁噪全屏蔽
• 芯片里常见的Josephson结正是超导铝＋氧化铝夹层叠出的纳米开关
  引用Nature量子子刊结论：若用常规半导体布线，量子只能存活几微秒；换成本征超导铌，寿命瞬间拉升到百微秒级别。

---

二问：新手常犯的三大误区

【误区一】“超导=超冷”
实诚讲，降温只是手段。超导本身来自电子形成Cooper对，在晶格中“无损耗冲浪”。
【误区二】“所有超导都能做量子比特”
只有具备能带非线性、低耗散、可调控临界电流三个特征的金属或化合物才入选。铌钛合金太韧，铝太纯，谷歌、亚马逊就各取所需。
【误区三】“室温超导能马上颠覆量子计算”
室温只是之一步，量子信息更怕相位随机化。没有可控缺陷与隔离技术，室温材料一样秒退相干。

---

三问：实验室里的“四大天王”材料

1. 铝Al——老资格，“小而美”。谷歌Sycamore那53比特芯片全用它做主回路；优点：界面干净；缺点：临界温度1.2 K，只能泡液氦。
2. 铌Nb——大容量代言。IBM Q 127量子机把铌做成三维谐振腔，信号保真度飙到99.9%。
3. 钽Ta——2024新晋“黑马”。MIT团队发现β相Ta在6 GHz频率下损耗比铝低30%。
4. 铌钛氮NbTiN——把薄膜做厚到200 nm仍保持均匀性，适合可扩展超导布线。

---

四问：工艺层面如何炼成一片合格晶圆？

• 真空蒸镀：电子枪射击铝靶材，速率控制到0.1 nm/s，避免岛状生长。
• 双角度沉积：倾斜45°第二次沉积铝，创造shadow evaporation下的超薄氧化层。
• 等离子清洗：氩离子轻轰20 s，让界面悬挂键归零。
  个人经验：若发现室温下结电阻低于5 kΩ，基本可以预判这枚Josephson结“报废”。

---

五问：材料极限在哪里？还能再降多少能量？

“The limits of my language mean the limits of my world.”——Wittgenstein
这句哲学同样适用于设备语言：

• 退相干时间T1：当下纪录500 μs已逼近铝的理论极限；要突破，须换掉声子主导损耗的铝氧化层，改钽五氧化。
• 准粒子毒化：宇宙射线轰击激发“多余电子”，导致比特翻转。解决思路是在芯片背面镀一层铅钨酸盐晶体，把伽马射线转化成无害闪烁光。已在芬兰BlueFors测试平台上初获成功，泄漏事件降至0.4次/小时。

---

六问：2025产业路线图

• IBM：计划引入铌酸锂薄膜做片上可调谐隔离器，预期把误差率再砍40%。
• 中国“本源悟空”：已验证钽基超导T型比特在10 mK下稳定运行8小时。
• 美国DARPA：启动“室温超导拓扑量子比特”专项，把硒化铌列为优先攻关对象。

权威数字：目前全球超导量子器件产能每月≈600片4英寸晶圆，按照IonQ公开招股书推算，到2027年仅北美云客户就需至少2000片；材料供应链缺口一目了然。
