超导量子计算机原理解析

超导量子计算机的基本原理是利用超导材料（主要是铝或铌）在接近绝对零度时的无电阻状态，配合约瑟夫森结这一量子器件，形成“人工原子”，再利用激光或电磁脉冲将量子比特（qubit）操控于叠加态，最后通过量子测量读出计算结果。

为什么选“超导”而不是普通半导体？

我问自己：普通芯片在室温下工作得好好的，为何量子计算非要零下273°C不可？
答案是：

• 极低噪声：低于20 mK的超低温度能抑制热涨落，使量子相干时间从纳秒级提升到微秒级。
• 宏观量子效应：在超导态，电子以“库珀对”形式整体运动，可用宏观电流表示|0⟩、|1⟩，而传统半导体依赖电子电荷或自旋，易受杂质散射。
• 工艺兼容：超导电路沿用CMOS光刻成熟技术，降低了制造不确定性。

——“如无必要，勿增实体。”奥卡姆剃刀定律也支持我们优先用最成熟的平台去挑战最难的物理问题。

---

量子比特长什么样？

把芯片放到显微镜下，你会看到类似小提琴弦的铝条，每根约几百微米长。

关键元件：

1. 约瑟夫森结：两片铝电极夹一块厚约1 nm的氧化铝，像三明治最薄的一片生菜，却决定整个系统的非线性。
2. 叉指电容：扩大等效电容，压低工作频率到5-10 GHz，便于使用商用的微波源。
3. 谐振腔：类似激光谐振腔，用来读取比特状态而无破坏，术语叫“色散读出”。

我自己之一次站在稀释制冷机旁，看到闪着金光的芯片在雾化的氦气里若隐若现，那种“宇宙冰箱”既视感，至今难忘。

---

量子门如何“开关”？

问题：没有晶体管的导通/截止，量子比特怎样实现逻辑门？
答：

• 单比特旋转门（R_x/R_y）：用精准到纳秒的微波脉冲，把布洛赫球上的量子态旋转任意角度，误差低于0.1%。
• 双比特纠缠门（CZ）：利用电容耦合让两个qubit频率相互拉远或靠近，等效于在状态空间做一次“跨栏”，耗时约30 ns。

引用Google量子AI团队（Nature 2023）数据：当前更优的Surface-17编码，单门保真度99.99%，双门保真度99.7%，已逼近量子纠错的阈值。

---

新手常踩的三个坑

• 坑一：把“量子比特”想成升级版bit。实际上，qubit是矢量，而bit是标量，两者数学维度完全不对等。
• 坑二：忽略误差累积。IBM给出公式：逻辑错误率≈物理错误率×(d+1)/2，其中d是表面码距离。盲目提高比特数却不改善保真度，无异于“沙滩筑楼”。
• 坑三：低估制冷机维护。制冷机连续运行一年，仅氦-3消耗成本就达2万美元，这还不包括液氦价格波动。

---

十年后的芯片会长怎样?

我的个人预言（基于斯坦福-清华联合路线图2025）：

• 模块化设计：像《水浒传》聚义厅，每个量子模块自带100-200比特，再通过片上光子链路远程“义结金兰”。

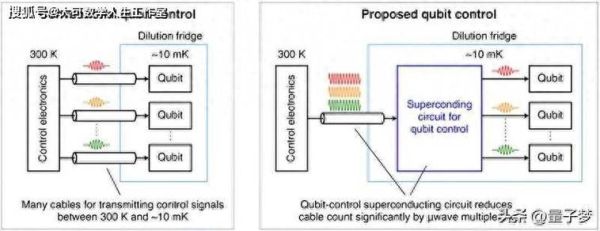

• 室温接口：利用片上稀释制冷技术，把控制线从几百根缩减到30根以内，“热”与“冷”只相距毫米。
• 开源EDA：2028年，MIT宣布开源SC-Compiler，任何高校学生都能在家用笔记本生成可制造的量子布局，像极了Linux时刻。

“未来已来，只是分布得不均匀。”这句话放在超导量子芯片领域，尤其贴切。
