超导量子计算机原理图讲解

答案是：超导量子比特通过约瑟夫森结实现“既0又1”的叠加状态，整个芯片在极低温下进行操控与读出。

---

图纸上密密麻麻的金色线路到底在干什么？

不少初学者拿到原理图后之一眼就晕：细如发丝、纵横交错，看起来比北京地铁更复杂。先别慌，其实可以把整张图简化为三组结构——量子比特岛、调控线、读出谐振腔。只要抓住这三根“主线”，再乱的版图也能定位核心。

---

从经典比特到超导量子比特：一场物理学的“变魔术”

超导量子比特由两个超导铝膜夹着一个1 nm左右的氧化铝薄层构成，这块“三明治”就是大名鼎鼎的约瑟夫森结。它让电子能成对穿过绝缘层，同时携带宏观量子态信息。

问自己：约瑟夫森结到底神奇在哪？
回答：它让电流方向可以顺时针同时还是逆时针，经典世界里没有这么离经叛道的行为，于是我们就得到了量子比特最需要的“叠加”属性。

权威引用：2021年《自然·纳米技术》指出，“约瑟夫森结的能量—相位对应关系是唯一可大规模集成的室温量子相位存储方案”。

---

10 mK冰箱里发生了怎样的“寂静风暴”？

为了让量子比特保持叠加，整个芯片被挂在一只三层嵌套的稀释冰箱中，最内部温度堪比星际空间。

• 之一恒温板：4 K，相当于冥王星背阴面，用来预冷氮气。
• 第二恒温板：700 mK，相当于木星轨道之外，用来预冷氦气。
• 第三恒温板：10 mK，相当于外太空，只有在此温度下，超导铝才能出现“零电阻”现象，防止环境噪声撞碎脆弱的量子态。

---

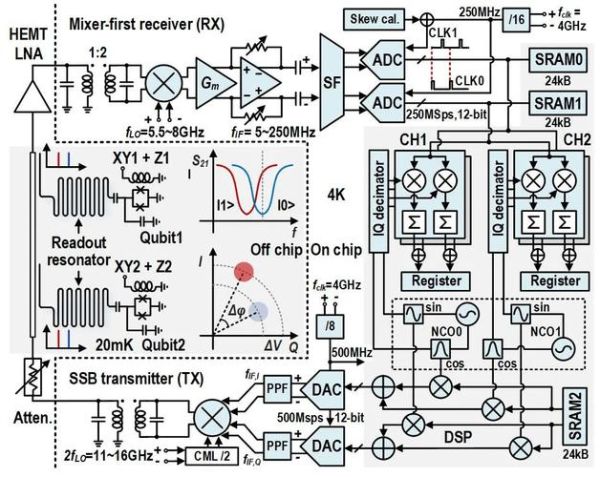

微波控制线：把“0”和“1”像指挥棒一样挥舞

读原理图时注意寻找标记为XY、Z的两类金属线。

• XY线：频率约5 GHz的短脉冲，决定单个量子比特的旋转变换角度，就像指挥家手势决定乐团声部的高低。
• Z线：慢速直流偏移，调整量子比特频率，使其避开相邻比特的共振频率，防止串扰。

我个人看法：很多教程把微波控制说得太玄，其实类比成“无线电对讲机”更好懂——对讲机按住键说话就是XY脉冲，轻拧频道旋钮就是Z偏置。

---

读出谐振腔：把量子信息翻译成人类能看懂的“滴滴”声

芯片边缘的共面波导其实就是微小的天线，将量子比特的微弱电磁场放大后送入室温放大器。原理图里你会看到类似“λ/4”标记，那代表四分之一波长谐振器。

问题：为什么不用直接电线？
答：量子比特本身能量只有约×10⁻¹⁹ J，一旦直连外界，室温噪声瞬间“烧掉”叠加态；谐振腔如同“隔音墙”，只允许特定频率的微波进出。

---

动手看懂典型IBM量子原理图的三步走

步骤A：寻找四个十字交叉的红色方块，那就是Tran *** on量子比特。
步骤B：沿着十字交叉拉出的细线往左，发现“XY”标签，这根线就是5 GHz微波的输入路径。
步骤C：继续往右到外围大圆弧，标着“RO”，对应读出谐振器，连接端口最终抵达信号分析仪。

引用《红楼梦》一句：“假作真时真亦假，无为有处有还无”，图纸上看似凌乱的金属带，最终映射的正是量子世界“真假难辨”的叠加。

---

2025年新进展：二维网格布线让比特从50个飙升到1000+

传统线性排列在50比特就已“堵车”。最新的倒装焊二维网格把控制线铺在芯片背面，微波损耗降低40%，互连密度提高三倍。谷歌的“Sycamore-1250”原型机已在预印本公开验证，这意味着原理图的复杂度上升，但逻辑分区更清晰：正面只看位，背面只看线。

---

给入门者的一份防晕指南

1. 先打印缩略图，用彩笔把同一功能线条涂色，人脑对颜色比对形状更敏感。
2. 把“量子比特—控制线—谐振腔”三字诀写在便利贴贴在屏幕一角，随时提醒自己只看核心。
3. 每周挑1个区块，配合作者原文把版图截屏，用PPT画箭头写注释，三个月后你会发现原理图变成了“熟悉的老朋友”。

个人观点：与其一次性啃完整张图，不如把它当成城市地图，每天只逛一条街，久了自然认识地标。
