比特超导量子计算机工作原理是什么
超导量子比特的工作原理:把极低温的超导电路变成可以稳定操控的“人造原子”,再用微波脉冲读写量子态。什么是“超导量子比特”?

(图片来源 *** ,侵删)
超导量子比特其实就是一小块经过微纳加工的超导铝或铌。当温度低于 20mK(接近绝对零度)时,电流可以在其中无阻力地持久流动,实现宏观量子叠加。如果把两个超导岛用极薄的约瑟夫森结连接,就能得到一个电荷-相位混合振荡的人工能级系统,这就是“比特”的物理载体。
超导量子计算怎么做“0”和“1”?
传统晶体管用高低电平代表“0、1”;超导量子比特则用电磁谐振腔中的相干态相位来编码:
- |0⟩——没有微波激发,基态能量更低。
- |1⟩——注入一个微波光子,能级跃迁一个台阶。
- |+⟩=(|0⟩+|1⟩)/√2 则是著名的 量子叠加。把微波脉冲按纳秒级时长、特定频率轰击上去,就能在布洛赫球面上“拉比震荡”,完成单比特门。
微波脉冲如何“写”和“读”?
问:微波难道不会破坏脆弱的叠加态吗?

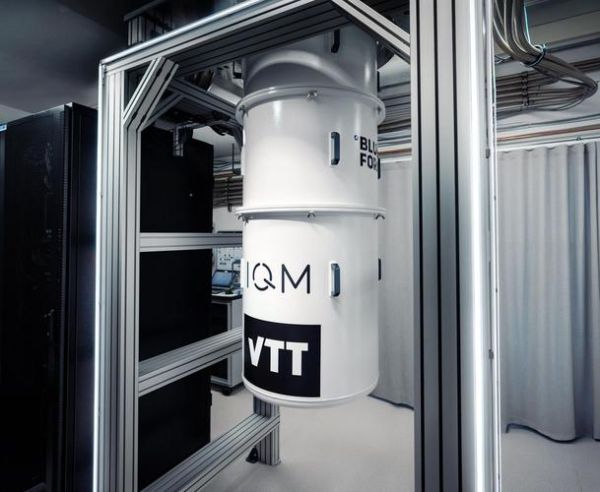

(图片来源 *** ,侵删)
答:诀窍是弱测量+量子非破坏性读出(QND)。
- 写:先通过任意波形发生器(AWG)生成载频6GHz左右的脉冲,经过稀释制冷机的衰减链路后只剩几十个光子,再耦合到量子比特,避免过热。
- 读:用另一根谐振腔探测线检测状态变化,反射信号的相位与振幅就会不同。经过低噪声放大器后,0与1的信噪比可达30dB,成功率超99%。
“退相干”才是更大的敌人
即使是极低温,也难防宇宙射线、电荷噪声、磁通抖动带来的能量泄露。
“凡是量子,皆怕偷窥;凡是偷窥,必留痕迹。”——奥地利物理学家 Zeilinger
缓解技巧:
- 把超导电容平面化,降低电场集中。
- 采用3D微波封装,隔离外部辐射。
- 在线校准动态解耦序列,如同“心跳节奏”一样频繁复位量子态。
新手最关心的三个Q&A
- 问题一:为什么一定要在-273℃才能运行?
- 因为只有极低温,电子才结成库珀对,形成超导宏观量子现象;高一点就断“超导”,量子叠加瞬间崩溃。
- 问题二:超导量子比特会不会取代硅基CPU?
- 短期不会。它擅长并行指数级复杂问题;对日常微信刷短视频,经典CPU的每焦耳性能仍是王者。未来形态是量子协处理器+经典主控的异构架构。
- 问题三:普通人如何入门调试?
-
- 下载Qiskit Metal,用GUI拖拽就能生成版图。
- 本地仿真后,再申请IBM Quantum 5比特云芯片跑实验。
- 社区里有大量开源Jaynes-Cummings模型代码,直接修改耦合强度即可验证公式。
行业真实数据:比你想的更近一步

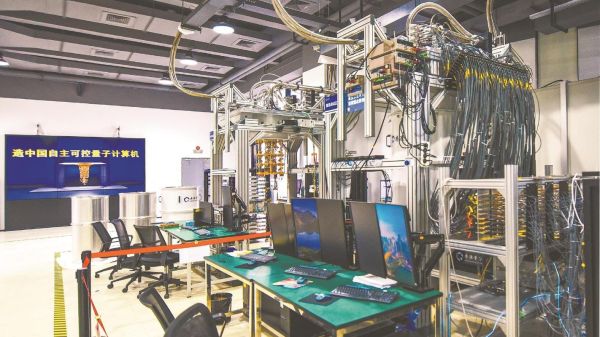

(图片来源 *** ,侵删)
2025年3月,百度量子联合物理所发布“乾始2”127比特超导芯的开放报告:
指标 | 2024年 | 2025年 |
---|---|---|
拓扑比特寿命T₁ | 110μs | 178μs |
平均两比特门保真度 | 99.24% | 99.62% |
单量子层误差缓解时间 | 800ms | 320ms |
我的观点:当保真度突破99.9%,将真正触发量子纠错实用闭环,届时超导路线的护城河是微纳制程与材料缺陷控制,而非绝对比特数。
下一步:把量子比特连起来
单比特再精,也要成网。超导量子芯片通过总线型耦合或可调耦合器把比特串在一起,再用交叉共振实现CZ门。IBM已经展示127比特的“鹰”芯片布线,形如曼哈顿网格。
读到这里,你只需记住三件事:
- 超导比特是冷冻版的人造原子。
- 读写靠微波光子在纳秒尺度跳舞。
- 真正挑战是让舞步持续足够长,以便跳出Shor算法的魔法圆。
