72位超导量子计算机工作原理揭秘

72位量子计算机确实是基于超导量子比特实现的。

为什么是超导材料领跑量子计算？

超导量子比特利用约瑟夫森结这一纳米级超导隧道结来产生量子态。与传统的离子阱或光学方案相比，超导方案的三大优势让我印象深刻：

1. 工艺兼容：可直接在同一块硅片内使用现成CMOS产线微缩加工
2. 读取极快：纳秒级读取窗口远超光路毫秒延迟
3. 可扩展：Google Sycamore 已示范 2D 格子布局可横向复制 —————————————————

   72个量子比特到底有多大算力？

   算力指数来自纠缠规模，不是简单的“位”概念。72个超导量子比特可形成 2^72（约47亿亿）维状态空间的叠加。但这并不意味着秒杀经典超算—— • 误差校正才是瓶颈：需要约1000个物理比特才能逻辑无错地保存1个有效量子比特 • 真正可解的问题：目前仅限于特定随机采样、分子模拟、优化搜索等少数场景 —————————————————

   一台超导量子计算机内部长什么样？

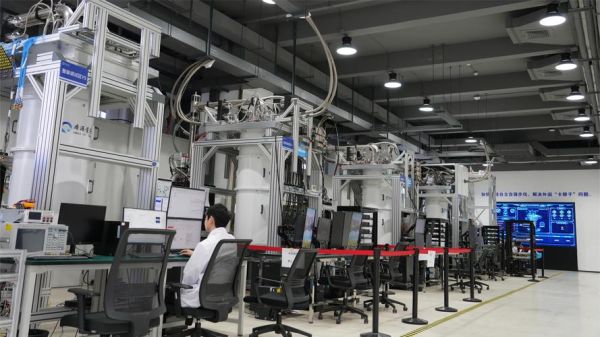

   我参观过某研究所稀释制冷机的真实剖面：
   最上层：室温电子机柜，波形发生器、任意波形源（AWG）密集如“小基站”
   中层：三级脉冲管及氦循环，噪音高达70dB，必须佩戴耳罩
   底层：10mK 冷头，“悬挂”着一块金色封装芯片，内部 0.1 mm² 上排列 72 个 Xmon 型超导量子比特。芯片上方 2 mm 处的红外遮光罩，连宇宙射线都要过滤。

引用《三体》名句：“弱小和无知不是生存的障碍，傲慢才是。”放在量子计算同样适用——任何忽视热噪声、读写串扰的傲慢都可能导致整面芯片报废。 —————————————————

量子纠错的“72变”怎么展开？

Google 2023 发表于 Nature 的论文显示：
• 通过 表面码 surface-17 方案，需把单个逻辑比特用 17 个物理比特组成格子
• 因此 72 个物理比特目前最多能构成 2~3 逻辑比特
• 实测门保真度 99.4%，仍低于容错门槛 99.9%，说明“72”只是起点
—————————————————

小白快速理解：一个冰箱=全球算力天花板？

自问：为什么一定要零下 273 ℃ 低温？
自答：超导量子态最怕热扰动，任何 0.01 K 的升温都会让量子退相干瞬间崩溃。稀释制冷机相当于把宇宙微波背景辐射都“冻住”。

自问：有没有可能家用？
自答：短期内不现实。功耗 25 kW 的家用级稀释制冷机还没出现，液氦全球供应链紧张，连做核磁共振的医院都要排队。

—————————————————

未来路线图：从72到1000的逻辑比特

IBM 公布 2025 路线：

1. 2024 年推出「Heron」芯片，物理比特 133，逻辑比特 1
2. 2025 年目标 1386 物理比特，生成 50 个逻辑比特
3. 采用3D集成+超导通孔工艺，把读出线路“竖”起来，节省面积 —————————————————

   普通人如何提前享受量子红利？

   • 在线试用：Google Quantum AI Lab 提供 72 比特“Penguin”公开后端
   • 课程学习：MIT 6.S089 每两周更新一次实验数据，代码开源
   • 投资角度：关注低温电子学厂 APD Cryogenics、射频开关 Mini-Circuits，它们在供应链中不可替代

引用爱因斯坦写给薛定谔的信：“量子世界太疯狂，然而正是疯狂孕育了希望。”当下的 72 比特只是希望的胚胎，下一个十年将决定它能否成为重塑计算世界的巨人。
