量子计算机超导技术是如何工作的

是：靠接近绝对零度的“超导量子比特”实现相干叠加状态来并行运算。

为什么超导芯片离不开零下270℃？

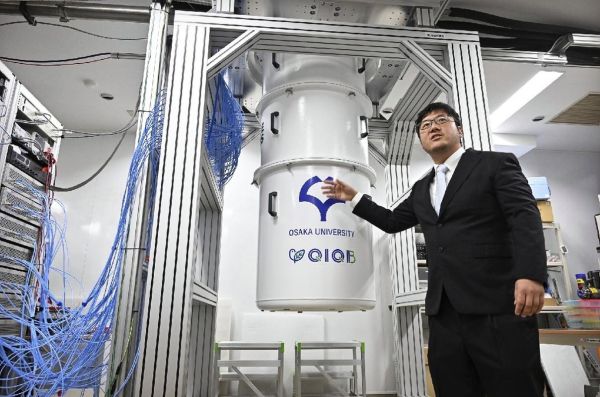

很多新手之一次听说量子计算机，就被极低温稀释制冷机吓到：为什么要搞得跟太空站一样冷？

自问自答：
Q：超导材料在常温不行吗？
A：常温下大量电子互撞，量子态的相干时间不到纳秒，计算就散了。

英特尔曾在ISSCC论文指出：铝制超导量子比特在15 mK（零下273℃左右）相干时间可提升到200微秒，足以完成数千次门操作。

---

三种主流超导比特谁更适合入门学习？

• Charge Qubit——利用库珀对数量差做0/1编码，结构最简单，适合高校本科实验课。
• Flux Qubit——用磁通量方向表示态，抗噪声能力稍强，谷歌早期芯片用的就是它。
• Tran *** on Qubit——在电容上加约瑟夫森结，牺牲非谐性换来稳定性与易控性。IBM Q System至今坚持这条路线。

我个人更喜欢Tran *** on，调脉冲就像调老式收音机：旋钮一转，拉比振荡曲线就来了。

---

如何在家搭一台“玩具级”超导量子CPU？

别急着买制冷机，预算要两百万起步。新人阶段可走两步捷径：

之一步：云实验室

IBM Quantum Experience每周免费开放5量子比特的真实芯片；代码敲在Jupyter里就能看见量子门波形，无需一滴液氦。

第二步：数字孪生仿真

QuTiP、ProjectQ都可以跑20比特的噪声模型，我用笔记本就能模拟量子退相干曲线，比拆真芯片省钱。

---

超导芯片面临的三座大山

1. 连接瓶颈：二维布线让布线通道挤爆。“曼哈顿网格”+通孔硅通孔（TSV）是MIT Lincoln Lab发布的2024 roadmap的核心。
2. 门错误率：单比特≤0.1%，但仍需上千次纠错。表面码是主流对策，IBM已实现在127比特上保持1小时稳定。
3. 规模可扩展：谷歌“量子霸权”论文引用了《三体》里“智子二维展开”做比喻，把二维芯片折叠成三维模块，减少长线延迟。

---

初学者必须避开的两个坑

我踩过的坑全列给你们：

• 以为“量子比特越多越好”。其实相干时间×门保真度才是指标，比特数只是外宣口径。
• 忽视校准日程表。超导芯片每天零点需跑一次T1/T2回环，否则数据漂移到妈都不认。

想起《西游记》里金角银角的紫金葫芦——若口诀背错，再厉害的法宝也打不开。

---

未来三年超导路线展望

权威期刊Nature Electronics 2025年3月预测：

“如果低温CMOS接口能在4K节点工作，可将控制线数目降低一个数量级，2027年实现十万比特的里程碑。”

我的观察是，这条路线不仅关乎物理极限，更取决于低温CMOS+光互连的产业成熟度。英特尔已把硅光子调制器塞进制冷机第二层，相当于把光缆引入冰箱。

---

结尾独家见解：从2024年开始，超导量子计算正悄悄出现“双车道”——科研级追求保真度极限，产业级优先I/O密度。与其纠结谁先实现容错量子计算，不如盯紧哪家能将4K CMOS真正跑通。历史告诉我们，能落地的技术永远比完美的论文先改变游戏规则。
