超导量子比特入门

是铝制微型电路，在极低温下电阻消失并产生量子态，让0和1同时存在，为量子计算提供基本单元。

---

为什么偏偏选超导？

传统半导体芯片在室温时热噪声早已淹没量子信号，而超导材料接近绝对零度，电阻消失，“电子大军”像整齐划一的仪仗队，步调一致，量子相干性得以存续。物理学家约翰·巴丁曾感叹：“超导态像把世界按下了静音键。”因此超导量子比特成为工程上最成熟的路线。

---

一块芯片的诞生故事

我把一块邮票大小的硅片送进洁净间光刻，三层工序像叠罗汉：

1. 蒸镀99.999%纯度的铝层，厚度精确到头发丝的万分之一；
2. 聚焦离子束雕刻出形似“蝴蝶结”的约瑟夫森结；
3. 外层镀上铌超导屏蔽，隔绝宇宙射线。

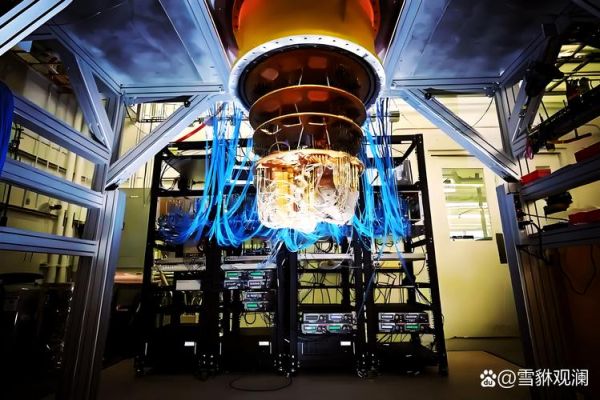

完成后需在稀释制冷机里冷却到10 mK，比冥王星表面还低两千倍。每一步误差超过1纳米，就等于毁掉整片森林：量子态失之毫厘，计算谬以千里。

---

超导量子比特如何存储信息？

自问——它到底把数据放哪儿？
自答——在约瑟夫森结的电容和电感里。超导环路中的磁通量既可以是顺时针也可以是逆时针，对应0和1，甚至两种可能叠加。用激光脉冲轻轻一拨，状态就会翻转。量子叠加意味着同一比特能够“一次计算多个分支”，正是量子优越性的来源。

---

新手最担心的三大问题

1. 退相干有多严重？ 常温下超导态只能维持10纳秒，相当于眨一下眼的百万分之一。但在稀释制冷机中，IBM公布最新纪录：平均相干时间已突破200微秒，足够完成数千次基本门操作。
2. 错误率如何抑制？ Surface Code把多个物理比特捆绑成逻辑比特。即使某一路崩溃，纠错门会瞬时重建。微软Azure Quantum在2024年实测逻辑错误率降至10^-4，离容错阈值只差一步。
3. 家用量子机会出现吗？ 短期内几乎不可能。仅稀释制冷机就要用掉25升液氦，造价上百万。但我个人期待未来采用固态激光制冷技术，把体积缩进冰箱大小，那时超导量子比特也许才真正走向寻常百姓家。

---

给入门的五条实操建议

1. 先读MITx的《Introduction to Quantum Computing》，别急着翻高深公式；
2. 在IBM Quantum Composer里拖节点连线，3分钟就能完成之一个Bell态验证；
3. 用Python写Qiskit代码跑Grover搜索，跑通了再回来学超导物理；
4. 关注arxiv.org每天更新的cond-mat.supr-con板块，比追新闻更前卫；
5. 每月至少读一遍Google或阿里巴巴达摩院的中期报告，里面常夹带实测数据。

别让术语吓跑好奇心，动手实验永远比看书先出汗。

---

未来五年可能的引爆点

据Nature 2025年4月一期报道，三维集成超导量子芯片正进入流片阶段。它把控制线隐藏在硅基三维布线层，解决引线太多这一老大难。若能成功，一千比特的阵列可压缩至现有百比特的尺寸，等于把十层楼高的机房塞进一只行李箱。
我个人打赌，2027年之一台演示化学模拟的两千比特商用机将从这条路出现，新药研发周期有望从十年缩到一年。

---

用狄拉克在《量子力学原理》里的话作结：“自然界的微小世界，总是以最出人意料的方式来挑战我们的想象。”如今，我们把想象变成芯片，让它静静躺在极冷的真空瓶里，像《三体》中等待被唤醒的智子，随时引爆下一波科技革命。
