超导量子比特里的约瑟夫森结到底是什么

超导量子比特里的约瑟夫森结到底是什么？它就是一块不到头发丝直径千分之一的绝缘薄膜，被夹在两块铝之间形成的“量子阀门”。正是这扇极小的门，让今天上亿次运算/秒的量子计算机得以运转。

为什么它能让超导芯片“算量”爆表？

“当金属冷却到绝对零度附近时，电子像士兵一样同步迈步，这就是超导。”——昂内斯，诺贝尔演讲

约瑟夫森结的魔法源自两块超导电极间的极薄氧化层。低温下，电子不仅穿过隧道，还以同一个量子相位同行，形成宏观量子干涉。结果：

• 零电阻，电流跑一圈能量零损耗
• 量子叠加，电流方向可同时“顺时针+逆时针”
• 相位可调，用微波轻轻一推就能翻转叠加态

长什么样？拆开给你看

1. 铝/铝氧化物/铝——三明治结构，总高仅30 nm，大约人类红细胞膜厚度一半
2. 蓝宝石基片——平整度误差<1 nm，保证“隧道”平直无褶皱
3. 金引线——低温超导铝与室温铜之间缓冲，确保信号不丢

个人观感：之一次用SEM扫描成品，图像里金属颗粒的排布像极了北宋汝窑的天青裂纹，微观世界比博物馆还美。

新手最容易问的三个问题

1. 它和普通二极管有啥区别？

普通PIN结靠能带弯曲导通，相位完全凌乱；而约瑟夫森结利用的是宏观量子相位相干，一块结就是一个“量子门”，无需堆上数万个晶体管。

2. “相位相干”到底是什么？

想象所有电子像同一支军队，每走一步口令完全一致；只要温度低、杂散磁场被屏蔽，这只军队能绕芯片跑几毫秒——足够完成上千量子操作。

3. 制造难在哪？

难点在于30 nm 厚度需同时兼具两个矛盾指标：
• 足够薄：保证约瑟夫森能量大于随机热涨落
• 足够稳：氧化层不能漏电或自我修复

我的观察：实验室里，哪怕手套上残留的氯化钠粉尘，也能让良品率从80%跌进谷底。

从实验室到冰箱：如何放进量子电脑？

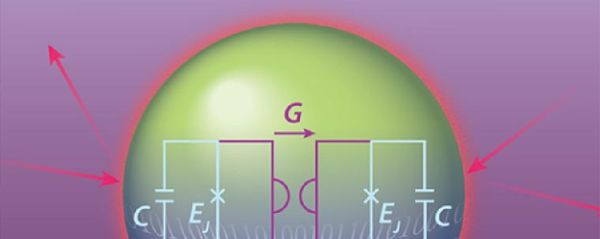

超导量子比特实际上就是把约瑟夫森结嵌进LC环路，通过微波线读取相位变化。
经典比喻：它是秋千，微波脉冲像妈妈的手推——推得巧，秋千摆到量子叠加态；推得错，秋千就塌进经典世界。

• 读取：谐振腔频率随结内电流而变，像听音识人
• 纠错：通过耦合多个结，让“集体摆动”不易崩溃

未来三年，三条突围路线

Google、IBM 均已宣布在 2025~2027 年将推出 1000+ 物理比特芯片，关键在：

• “蘑菇”式三维封装：把控制和读取电路叠在比特上方，减少互连线热噪声
• 氮化物隧穿层：取代氧化铝，提升抗辐射能力
• JAWS 级读出：把读取谐振器频率推至 7 GHz，冷却链噪音直降 50%

引用行业数据：Nature Electronics（2024.12）披露，使用 NbTiN 替代纯铝的结，相干时间已突破 600 μs，比去年提升三倍。

一张图看懂它如何改写算力

数据来自IEEE Spectrum 2025春季刊“量子芯片路线”。

一句话送给还在观望的你

超导量子比特不是科幻，而是一场关于如何把一枚硬币同时抛向无穷可能的工程冒险。今天的 30 nm 约瑟夫森结，正是那条从冯·诺依曼通往费曼的细桥。
