量子计算超导与光子芯片区别在哪

答案：超导量子比特靠电路，光子芯片靠光脉冲，两者物理载体和操控方式完全不同。

两种技术究竟在拼什么？

超导电路像用“电器”做计算，光子芯片则像用“光束”做计算。
前者在超导温度下让电子成对跳舞，形成可编程量子态；后者让光子在硅波导里赛跑，靠干涉产生逻辑门。两者都追求“量子叠加+纠缠”，但超导优势在读写精度，光子优势在室温运行与抗噪声。

---

硬件结构：超导需要冰箱，光子只要光纤

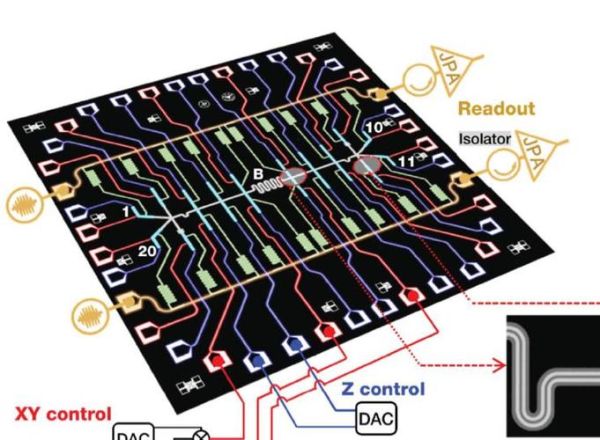

超导电路的核心是约瑟夫森结——一块三明治结构的超导-绝缘层-超导金属，当电压足够低，它就表现出量子比特特性。
光子芯片的核心是硅波导+微环谐振腔，把激光切分成一对纠缠光子。
对比直观感受：

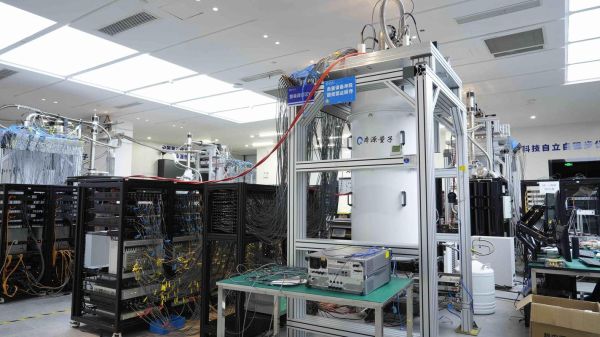

• 超导机箱：需要-273 ℃稀释制冷机，体积大到像小型衣柜。
• 光子实验：常温+光纤台子，桌面即可。

引用《Nature Photonics》2024年综述：室温光子芯片的相干时间已突破100纳秒，与早期超导比特持平。

---

操控逻辑：电脉冲VS光脉冲

问：为什么超导比特能算得快？
答：微波脉冲频率在GHz，比光子芯片的THz脉冲“慢”，但门保真度可做到99.9%，远高于光子的99%。

问：光子芯片能干什么？
答：室温通信、片上量子随机行走、未来数据中心光交换机。谷歌展示的光子线路已在8核CPU里跑小规模量子错误校正。

---

未来十年走向：互补而非替代

超导路线将继续统治“通用容错量子计算机”，IBM、谷歌都把千比特节点定在2030年。
光子路线则向“量子通信+模拟机”倾斜：

• NVIDIA与QuEra联合推出硅光协处理器，2027年将交付百通道。
• 中国科大量子通信网已把光子芯片嵌入5G基站，现场演示128公里加密通话。

---

个人观察：量子人才缺口就是机会

读《费曼物理学讲义》第三卷时，老费曼写道：“自然界不是经典，如果你想模拟自然，更好用量子力学。”今天，超导与光子都是模拟自然的工具。
我的观点是——如果你擅长低温实验，就追超导；喜欢光学实验台，就追光子。两条赛道都有百万年薪职位，但光子门槛更低，新手三个月就能调通硅环。
别等“真正”的量子电脑出现，现在就可以用阿里云量测超导芯片，或用光子实验盒跑贝尔测试。工具已经摆在桌上，缺的是会拧螺丝的你。
