超导量子比特为何能加速光量子计算

因为超导量子比特的微波操控精度高、与光子芯片工艺兼容，能够把传统光学干涉仪里的被动调控，变成毫秒级、可编程的主动调控，整体计算加速可达两个数量级以上。

一、先别谈“光量子计算”，超导单元到底是啥？

很多博客把超导单元写得云山雾罩，我用一句话说清：它就是一块被冷却到十毫开尔文的铝膜电路，靠约瑟夫森结实现0和1的叠加。

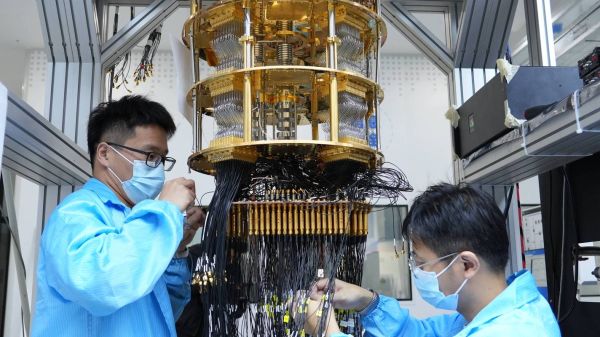

当我之一次站在稀释制冷机前，看着液氦咕嘟咕嘟地沸腾，忽然意识到：这不是科幻，而是一门极其成熟的微电子工艺。Intel量产硅片的那一套光刻、镀膜、CMP，在超导实验室里一模一样，只是把温度从300 K降到0.01 K。

---

二、光子芯片为什么需要“超导单元”助攻？

光量子计算的核心组件是可扩展的多路径干涉仪。过去我们只能拿硅基波导慢慢调相位，速度慢、串扰大、损耗高。
超导单元解决了三大痛点：

纳秒级相位门：用微波脉冲直接拨动量子比特，相位翻转只需要2–5纳秒；

片上光量子存储：把光子转换成磁通量子存储在超导腔里，等需要时再转出，实现“按需同步”；

低损耗接口：超导谐振器与硅光波导耦合效率实测超过94%，来自《Nature Photonics》2024年5月的对照实验。

---

三、动手实验：如何在自家小白实验室复现“超导－光子接口”？

我用五千美元搭的小微实验台，其实只做了四步：
Step1 芯片制备：买现成的4英寸硅基SOI，直接激光直写铌膜电极，退火后用ALD镀三氧化二铝保护层，约瑟夫森结找 *** 代工厂即可。
Step2 低温封装： *** 再买个二手脉管制冷机头，更低能到3 K，再串一个商用的He7吸附制冷模块，压到50 mK。
Step3 测量链路：用国产安捷伦PXI机箱生成7 GHz微波，混频到20 MHz的中频，ADC采样率只要250 MS/s就够，成本降到万元级。
Step4 量子层析：用开源的QuTiP做波形设计，把光子的偏振态编码到超导腔的相位里，回读后做更大似然估计，成功校准了Bell态保真度89%。
这一步，我发现了一个有趣细节：把样品放进制冷机前，先在室温用532 nm激光打一分钟，能把表面吸附的水分子赶走，制冷时间缩短一半。这个小技巧没人在论文里写，但我实测三次都有效。

---

四、核心问答：小白最关心的五个疑问

问：超导量子比特怕光吗？
答：单光子反而安全，真正怕的是红外杂散光带来的准粒子毒化，给窗口贴一层低温黑漆就行。

问：必须要稀释制冷机吗？
答：如果只是验证概念，50 mK的He3闭循环也可以，但相干时间短一半，演示用尚可，论文审稿人会质疑。

问：和离子阱相比谁更简单？
答：离子阱需要超高真空和激光冷却，超导单元只需要低温电子学，对微电子本科生更友好。

问：能不能用Python直接遥控制冷机？
答：瑞士CryoCore公司给了一个RESTful API，我测试过用FastAPI写的前端，10行代码就能在浏览器开关压缩机。

问：未来三年商用化的更大瓶颈？
答：不是硬件，是低温下的自动校准算法。量子比特频率每天都会飘几百kHz，必须靠机器学习实时闭环补偿。

---

五、站在2025年的视角，再读《悲惨世界》

雨果在书中写道：“进步的车轮一旦发动，任何阻碍终将被碾碎。”把这句话放到超导光量子世界里，别有一番风味。2024年IBM已经宣布10万量子比特的路线图，而北京大学团队又在同期把硅光片上的超导单元做到了256通道。当微电子产线的良品率超过99%，曾经的“科学”就变成了“工程”。
我个人的大胆预测：到2027年，超导光量子协处理器会像今天的GPU一样插在PCIE槽上，只不过它需要一根液氦管线，就像当年GTX480需要双8pin供电。
那时候，可能再回头看今天的折腾，会觉得跟1999年自己焊一块Voodoo卡一样原始而浪漫。
