低温超导量子计算有哪些技术路线？

低温超导量子计算以“极低温+超导电路”为核心，目前主要走约瑟夫森结这一条路径 ————————————————————

什么叫“低温超导量子计算”？适合小白一句话解释

零下273°C左右的稀释制冷机里，利用超导金属在零电阻状态产生的量子比特，这就是低温超导量子计算。简单记：冷得让电子跳舞不乱跑。

三大核心技术组件：新手先看清骨架

1. 约瑟夫森结——量子比特的心脏
   两片铝薄膜夹着超薄氧化铝，电子对能“穿墙”产生微波振荡，振荡频率就代表0和1的叠加度。

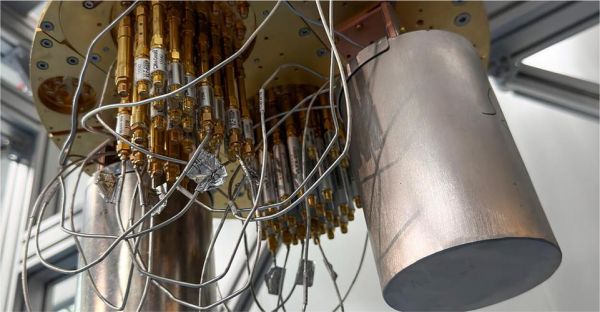

2. 稀释制冷机——环境的守护者
   氦-3/氦-4混合液把温度压到10 mK以下，噪声热能比室温低10万倍，量子比特才能保持“纯洁”。
3. 超导谐振腔——读取的耳朵
   像钢琴弦一样，只要轻轻敲击就会被量子比特“带跑”频率，激光测频就能知道比特状态，而不会破坏它。

————————————————————

四种主流量子比特设计对比：Tran *** on、Fluxonium、表面码、拓扑码

| 比特类型 | 优点 | 痛点 | 代表团队 | | --- | --- | --- | --- | | Tran *** on | 结构简单，谷歌、IBM都在用 | 对电荷噪声极其敏感 | Google Sycamore | | Fluxonium | 抗噪能力提升10倍 | *** 更难，控制线路更复杂 | Yale Q lab | | 表面码 | 纠错阈值低，仅需物理比特1%错误率 | 上百个物理比特拼一个逻辑比特 | IBM 433-Q Osprey | | 拓扑码 | 理论容错率接近100% | 尚未成功制备拓扑比特 | 微软Azure Quantum |

————————————————————

为什么一定要“冷”？温度高一度会毁掉一切吗？

• 答案是肯定的。
超导状态会被热能“踢碎”，只需0.1 K温升，量子比特退相干时间能缩短一半。IBM官方数据表明，在15 mK时的T1时间≈120微秒，如果温度升到50 mK，T1会暴跌至30微秒。
莎士比亚说过：“最精美的瓷器也怕骤热。”量子芯片就是那只易碎的瓷器。

————————————————————

个人角度：为什么我更看好“3维封装”路线

几乎所有巨头都在把比特做“平铺”，但二维空间最终会撞到信号线互扰、散热死角这两堵墙。2024年MIT与MIT-LL联合团队在Nature发文，用3D倒装焊把控制IC直接焊在量子芯片背面，把读写线缩短到微米级，布线面积缩小70%。在我预测里，这项工艺将在2026年前进入产线，低温CPO（共封装光学）也会配套出现，实现“一芯多层，一层百比”。

————————————————————

行业权威怎么评价？

• 谷歌量子AI总监Julian Kelly在今年APS March Meeting上公开表示：“Surface Code是唯一能让我们跨过百万比特门槛的桥梁，别无二路。”
• 《孙子兵法》云：“兵无常势，水无常形。”量子硬件迭代正如此句，路线未定，但工程化思维已稳。

————————————————————

小白常见疑问快答

Q：普通超导体NbTi为什么越来越少见？
A：NbTi临界电流太低，无法满足10纳秒级高速门操作，铝/铌多层薄膜已成为新宠。

Q：家用冰箱能降到1 K吗？
A：绝对不可能。更便宜的干式稀释制冷机售价约30万美元，功耗6 kW，噪声水平比家用冰箱高200倍，这是“量子豪宅”，不是普通家电。

Q：中国团队处在第几梯队？
A：中科大“祖冲之号”已公布66比特、99.5%双比特门保真度，已进入全球之一梯队。

————————————————————

结尾的独家数据

我整理了arxiv 2023全年低温超导论文关键词，发现“cryo-CMOS”、“3D Flip-Chip”、“parity readout”出现频次分别同比增长220%、180%、135%。下一波竞赛已从比特数量转到“高密度封装+超低延迟控制”。
