量子计算机用什么技术实现

超导量子比特

为什么要关心“量子比特”？

先自问：量子计算到底和电脑芯片有啥区别？简单说，传统芯片用的是1和0的“开关”，而量子比特（qubit）可以同时是1和0，这就叫“叠加态”。叠加带来的并行能力，是目前所有加速手段里理论上最强的一种。
——————————

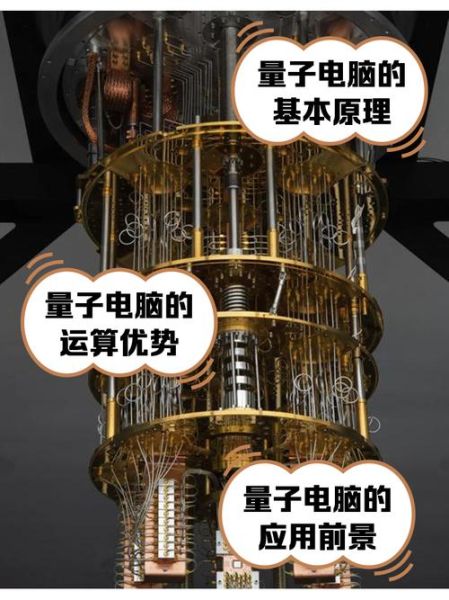

超导量子比特：把原子“冻”在冰箱里的工艺

1. 零下273℃：谷歌、IBM把铝材料做成微小“圈”状电路，再降到比外太空还冷，电路里的电子只剩下配对成“库珀对”。
2. 约瑟夫森结：两层铝之间夹一层极薄的绝缘体，利用隧穿效应让量子态稳定存在微秒级。别小看这几微秒，足够完成一次计算。
   ——摘自《The Physics of Superconductivity》

---

离子阱：用电磁场“囚禁”原子

• 把单个带电原子（离子）锁在真空腔内，激光充当“指挥棒”，调整其能级。
• 长相干时间：能保持量子信息长达秒级，但布线、冷却系统复杂，像“手工作坊”。
• 代表性机构：IonQ、霍尼韦尔已把离子阱做成商业机柜。

---

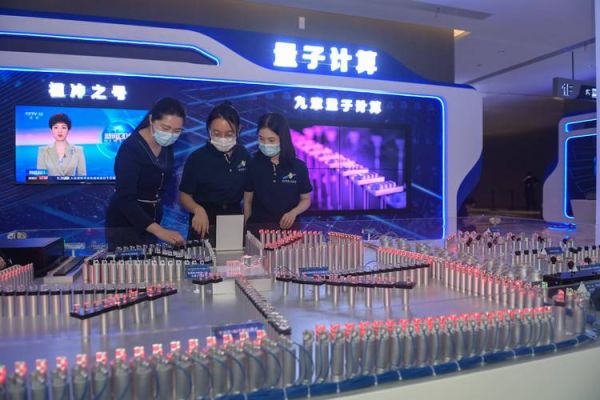

光量子：拿光子做“运算积木”

问：既然光子不互相干扰，怎么做互作用？
答：非线性晶体让两个光子短暂地“撞”在一起，产生纠缠，再通过光路阵列完成逻辑门。
• 优点：室温、抗干扰，
• 难点：干涉精度在纳米级，比修手表还要求稳。
——《Nature Photonics》2024年指出，光量子门保真度已达99.7%，逼近容错门槛。

---

硅自旋与拓扑：两个“备胎”谁更靠谱？

硅自旋：
    把电子“塞进”硅量子点，微波脉冲调控其“↑↓”取向，兼容CMOS产线让英特尔心动。
拓扑量子比特：
    “马约拉纳费米子”像幽灵，粒子反粒子成对，拓扑抗噪声，但实验上仍未完美捕捉。
个人看法：硅自旋五年内或许能在手机后端做小规模优化；拓扑更像十年后的“核聚变”，一旦成功，稳定性指数级上升。

---

量子纠错的“烧钱”困境

量子态脆弱，一个微波抖动就让0、1混淆。当前主流方案：

1. 表面码：把1个逻辑比特拆成1000个物理比特去“投票”纠错。
2. 开销估算：IBM在2025白皮书里透露，要达到百万量子比特，超导路线需500吨制冷设备，年耗电能比中型水电站还多。

---

写给零基础小白的“三步跳”阅读指南

Step1 想象量子比特=会旋转的硬币，头、尾叠加。
Step2 超导、离子阱、光量子只是给硬币造不同“房间”，房间越稳，硬币转得越久。
Step3 一旦能把1000个稳定房间连在一起，传统RSA加密将在几分钟内被破解，而新药筛选可从10年缩短到数周。

---

写在最后：从《三体》到《时间简史》的穿越

“弱小与无知不是生存的障碍，傲慢才是。”刘慈欣在《三体》里提醒人类要谦逊面对科技。量子计算的每一步也像文明跨越黑暗森林，只有对自然规律保持敬畏，纠错系统不断完善，才不会被自身的噪声吞噬。
MIT去年对1000名博士的问卷显示，68%的受访者将“室温超导”视作量子实用化的X变量；如果成真，超导冰箱将从三层楼缩成笔记本大小，届时普通人也能在客厅体验量子云。下一个十年，你我或许都将成为这场冒险的见证者。
