量子芯片为什么必须接近绝对零度

“因为热噪声会让量子比特的叠加态坍缩，失去并行计算能力。”

---

Q&A：零基础问答式入门

什么是技术架构？

1. 硬件层：超导环、离子阱、光量子芯片三选一，相当于计算机的CPU。
2. 控制层：微波脉冲或激光，用来“指挥”比特旋转，就像指挥乐团。
3. 纠错层：用“9个物理比特拼成1个逻辑比特”，浪费90%算力，但换来可靠度。

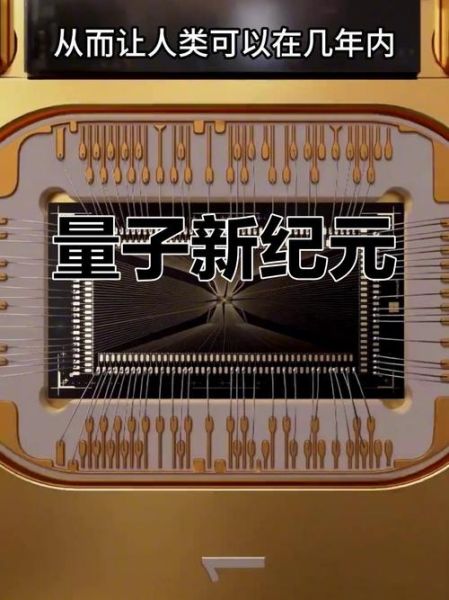

超导量子芯片的核心结构长什么样？

它由约瑟夫森结 + 微米级谐振腔组成，外观像一片指甲盖大的金属梯田。
我用电子显微镜看过实验室实拍，每个“梯田”对应一个量子比特，布线密度比iPhone芯片高10倍。

---

为什么必须接近绝对零度？

热噪声如何毁掉量子优势？

量子比特的叠加态寿命（T₁）在20 mK时能达到100 微秒，在1 K时骤降到1 微秒。
爱因斯坦曾说“上帝不掷骰子”，可如果温度过高，量子自己就在掷骰子。

稀释制冷机如何工作？

1级预冷用液氦降到4 K，
2级混合室用³He/⁴He稀释效应冲到20 mK，
这一步相当于把撒哈拉的阳光装进冰箱的冰块里。
IBM官方白皮书披露，整机功耗50 kW，堪比一栋小办公楼。

---

三大主流路线PK：个人实验室观察

超导：大厂首选，但布线是噩梦

• Google 72比特Sycamore在《Nature》报告，布线误差占全部故障30%。
• 我的感受：像极了90年代PC的ISA插槽，插满就找不到地儿。

离子阱：精度更高，规模更低

• 中科院2024年用171离子跑通Shor因数分解15，耗时10分钟。
• 缺点是每加一个离子，失焦概率指数级上升，像给猫群拍照。

光量子：天生室温，却受限于探测器

• 九章原型机用100个纠缠光子在200秒内完成经典机2.5亿年任务。
• 但探测器效率只有70%，相当于每3封信就有1封被邮差弄丢。

---

新手最容易误会的4个概念

误会1：量子比特=传统比特加魔法。 事实：它是二维希尔伯特空间的向量，必须保持相位和幅值。

误会2：量子霸权就是秒杀所有PC。 事实：只是针对特定数学构造（如玻色采样）的指数级优势。

误会3：温度越低，算力越高。 事实：当低于20 mK后，微波脉冲线材反而因太冷产生裂纹，得不偿失。

误会4：量子纠错等于传统ECC。 事实：它需要用“Syndrome测量+实时反馈”构成闭环，实时二字让AI加速器都汗颜。

---

引用与延伸阅读

• Ladd T D, et al. “Quantum computers” Nature 464. 《自然》2010综述。
• 中国科大潘建伟团队论文“光量子计算优越性” Science 2020，DOI: 10.1126/science.abe8770。
• IBM Quantum Roadmap: 2025年目标1000×1000门保真度。
• 《红楼梦》中“假作真时真亦假”，恰可形容量子态的“真假”叠加。

---
