超导量子计算 *** 从零起步要多久

3到6个月完成理论筑基，再花半年练手实验即可入门

---

为什么大家都选超导路线？

超导量子比特被称为“最像晶体管的量子方案”，谷歌在Nature论文里直接把200多个超导比特连芯片，跑随机线路取样只用了数分钟，而用经典超级计算机要上万小时。
它到底好在哪里？

• 电信号调控，和半导体工艺一脉相承，量产成本未来可期
• 相干时间已突破500微秒，虽然听起来短暂，但足够跑完一个中等算法
• 已有商业芯片云（IBM Quantum Network），新手无需从零制造硬件即可在线提交线路

---

硬件结构拆解：看起来像电路，其实是“宇宙最冷冰箱”

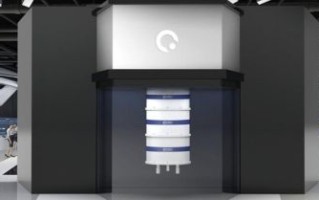

超导芯片必须工作在20 mK以下，一台稀释制冷机价值上百万。结构自下而上：

• 第1级：室温电子学——任意波形发生器输出微波脉冲
• 第2级：低温板卡——放大器、合路器在4 K层
• 第3级：超导比特层——铝/铌制成的约瑟夫森结

我之一次参观实验室，导师指着比指甲还小的一块金色芯片说：“别小看它，里边藏着十几个宇宙。”那一刻，才真正体会《三体》里“方寸之间，深不见底”的意境。

---

三大核心门：CZ、XY和iSWAP

做量子计算就像在积木世界里搭电路。
CZ门是“逻辑硬通货”，实现|11⟩到−|11⟩的相位翻转，谷歌的量子霸权就是先拼命生成它。
XY门让两个比特的能量交换，是化学模拟更爱，能模拟分子轨道的耦合。
iSWAP则像把左边比特的激发搬到右边，同时右边再搬过去一个相位i，常用于生成纠缠态。
如何记住？
把CZ想成“对角镜子”，XY是“秋千”，iSWAP是“换位置加旋转”。动手绘图比死记矩阵快得多。

---

软件栈：从Qiskit到真实机房要走几步？

我常用的路径：

Qiskit Composer → OpenQA ***  → IBM Quantum Lab → 真实后端

谷歌也有自己的Cirq，但IBM的公开账号注册五分钟就能跑5比特真实芯片。
常见卡点：

• 编译报错“Qubit connectivity error”——原来是线路图超出了芯片连接图，用transpile(..., optimization_level=0)先手动映射
• 测量次数太少噪声过大——至少取8192 shots，平均后再做误差校正，这是我踩过的坑

---

实验入门：三步实现首个贝尔态

新手别急着写整页代码，先用三行命令造出|Φ+⟩：

1. qc = QuantumCircuit(2, 2)
2. qc.h(0)
3. qc.cx(0, 1)

提交到ibmq_manila后端，测量结果00与11各占约50%，证明纠缠成功。之后把cx换成cz并加RY旋转，你可以验证CHSH不等式破缺到2.6以上。

---

噪声与校正：量子“修车手册”

超导比特寿命有限，T1约100微秒，T2约50微秒。
噪声哪里来？

• 电荷噪声、磁通噪声、核自旋耦合——统称为“量子幽灵”
• 门误差累积——通常2比特门误差在0.1%到1%之间
  如何修理？
  采用表面码，用d×d的物理比特包裹1个逻辑比特，重复测量稳定子。IBM 2024论文给出d=3即可把错误降到10^-3，但代价是硬件体积增大九倍。
  引用量子纠错先驱John Preskill的金句：“我们正走在NISQ时代的泥沼，却隐约看见了容错量子计算的彼岸。”

---

学习路线图：从零到之一篇arXiv需要多久？

---

冷知识：超导量子比特竟然会“哭”

当我在示波器上看到拉比振荡衰减的拍频曲线，导师告诉我那是“qudit哭声”——高能级|2⟩泄漏到|1⟩，造成频率分裂。用DRAG脉冲整形后，哭声立刻安静，振荡寿命延长了30%。这让我想起《红楼梦》中的“一哭二闹三上吊”，量子比特也会撒娇，只是手段是泄露与耗散。

---

展望：2026年会出现1000比特公开云吗？

IBM Roadmap已经画饼，2025年将推Kookaburra处理器，超过1000个比特。我个人估计，真正能让新手免费调用的云版本会在2026年Q2登场，理由有三：

• 晶圆级制造良率突破70%
• 低温封装技术引入硅光互连，降低I/O瓶颈
• 量子云商业模式需要更大故事撑估值
  届时，你无需进实验室，也能在一台笔记本上提交千比特的VQE任务，算力相当于2030年的经典超算。
