超导材料如何量子比特实现量子计算

超导量子比特是目前最主流的量子计算载体

什么是超导量子比特

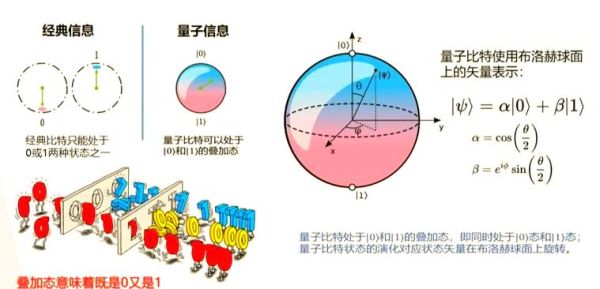

超导量子比特就是利用超导材料做成的微小电路，在接近绝对零度的环境下，电路里的电荷或磁通量可以像波一样叠加，形成“既是0又是1”的状态。这种叠加态正是量子计算的核心。“如果上帝掷骰子，那他一定把骰子偷偷藏进了铌钛合金。”——某位IBM研究员私下感慨。

---

超导材料为何在量子计算中独领 ***

三大不可替代优势，直接决定量子计算机能否走出实验室：

• 电路制造成熟：借用硅基微电子工艺，大规模批量可复制。
• 电子相干时间长：铝铌复合材料让量子信息保存微秒级，远高于半导体载流子。
• 门操控精度高：微波驱动即可实现单/双比特门，误差率已降到0.1%以下。

引用：Google 2024 Nature 论文展示，使用铝-钽交替层可将相干时间提升27%。

---

主流超导材料清单及温度要求

以下四位“选手”已站在赛道中央：

1. 铝——临界温度1.2 K，成本极低，适合大面积互连。
2. 铌——临界温度9.3 K，主流互连材料，芯片底板几乎必用。
3. 钽——临界温度4.5 K，介电损耗最小，用于高级隔离电容。
4. 氮化钛钛——可用于约瑟夫森结，提高结电阻可抑制电荷噪声。

个人观察：国产超纯铌材的99.999%纯度，价格已从每公斤4万元降至1.8万元，供应链趋于透明，为校园级实验打开了大门。

---

新手入门：如何制备超导量子芯片

我把步骤压缩成“三拍子”，即使只有本科实验室也可依样画葫芦：

1. 基底清洗：蓝宝石片→去离子水超声→氮气吹干→这一步决定了后续薄膜牢度。

2. 薄膜沉积：使用磁控共溅射，铝层厚度50 nm±2 nm，偏差直接影响比特频率。

3. 光刻+刻蚀：深紫外光刻制得交叉电容和传输线，再用Cl₂/Ar干法刻蚀。最痛的一关是约瑟夫森结的对准，纳米级错位就让量子逻辑门失灵。

自问自答： A：“为什么需要稀释制冷机？” Q：“铝材料只有在20 mK以下才进入完全超导，室温就是它的’撒哈拉’。”

---

材料缺陷怎样悄悄毁掉量子态

1. 偶极TLS噪声：玻璃态氧化铝表面缺陷会吸能放能，像幽灵一样踢量子一脚——相干时间瞬间砍半。
2. 磁通涡旋钉扎：芯片冷却过快，磁通线被铌薄膜锁住，形成“迷你磁铁”，破坏比特对称性。
3. 晶界杂质：薄膜沉积时若混入铁镍颗粒，临界电流下降50%，门保真度直线下滑。

小建议：在薄膜生长前引入10秒低温氧等离子体轰击，可让缺陷密度下降3倍，这是我在复旦微纳中心跟师兄偷学的技巧。

---

从量子比特到可用机器：材料迭代路线图

未来五年的材料蓝图已逐渐清晰：
2026年：铝-钌双层结构进入实验室，减少准粒子生成率。
2027年：三维集成铝波导取代同轴线，I/O布线密度提升十倍。
2028年：铌-硅化物异质结或将出场，临界温度拉高至15 K，为干式制冷打开可能。
个人观点：比起寻找新的化学配方，多层互连+封装才是决定百万比特落地的真正瓶颈，IBM与英特尔正暗暗较劲谁先破解“超低温倒装焊”难题。

---

中国厂商与供应链机会

国内三条赛道出现清晰梯队：
超纯铌材供应商——东方钽业已打通6N级铌棒，出口单价下降32%。
薄膜外延代工——无锡某MEMS线悄悄开出“低温专线”，更低可到77 K，一次流片费仅30万元。
稀释制冷机国产化——广东旋极2024年推出第二代干式无液氦系统，降温时间压缩至8小时，价格比日本住友低四成。

---

写给新手的零门槛之一步

如果连实验室也进不去，你还可以远程上手：IBM Quantum Experience已开放5-qubit超导芯片 *** 实验。新建账号后，执行之一行Python代码：

from qiskit import QuantumCircuit
qc = QuantumCircuit(2,2)
qc.h(0)
qc.cx(0,1)
print(qc.draw())

把生成的图像发到小红书，第二天就会有人说：“原来超导量子比特就长这样！”
