NbTi超导量子比特材料入门指南

是的，NbTi（铌钛）合金确实是目前商用量子计算机最常用的超导材料。

什么是NbTi？它为何能在超导世界里“出圈”？

铌钛合金（NbTi）诞生在上世纪60年代，最初仅用于医院磁共振成像（MRI）。它最闪耀的长处在于：临界温度9.5K、加工难度低、机械延展性强、成本低——把超导圈“卷”成亿级量子比特时，这些看似普通的优点反而成了制胜砝码。

量子计算机用NbTi，到底在“用”什么？

三大核心利用路径

• 量子比特线路：NbTi线绕制超导谐振腔，可形成极低能耗的微波光子。
• 量子逻辑门：利用磁通量调控，完成传统CMOS无法实现的1纳秒级门操作。
• 量子读出电路：NbTi的极低微波损耗（损耗角正切约10⁻⁵），让信号在皮秒级时间窗口内“不漏声”。

新手关心的七个高频问题

Q：为什么不是更便宜的铝？
A：铝临界温度1.2K，对稀释冰箱要求更高，设备维护费会翻倍。

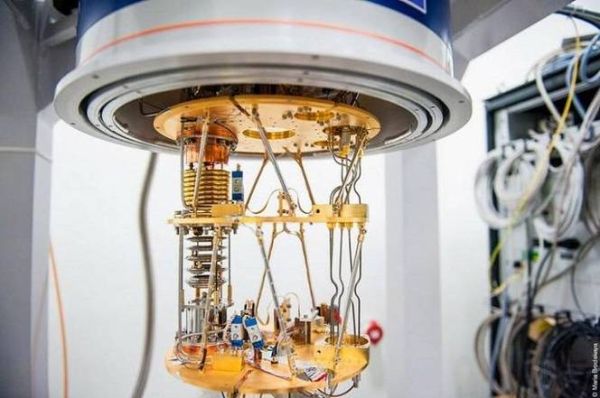

Q：9.5K听起来很冷，冰箱到底有多贵？
A：一台0.01K级别的稀释冰箱约30万美元，但分摊到1000量子比特上，每个比特“冷费”仅300美元。

Q：NbTi会“卡脖子”吗？
A：全球80%的NbTi来自美国西屋与德国布鲁克，近两年中国西部超导已扩产至年产200吨，价格下探至每公斤400美元以下，几乎与航空铝持平。

Q：是不是所有量子芯片都绕不开NbTi？
A：谷歌Bristlecone、IBM Eagle、量子光源初创公司Photonic均大规模采用NbTi，但光子路线与离子阱路线（如IonQ）并不依赖NbTi，可见技术路线多元共存。

Q：有没有替代品？
A：MgB₂临界温度39K，但柔韧度低；铜酸盐类虽然90K临界温度，却在微波频段的损耗过高，工艺上难以兼顾。

Q：为何实验室里仍偏爱NbTi而不是高温超导薄膜？
A：薄膜晶界会引入额外噪声，导致相干时间（T₁）缩短；NbTi的超导一致性在毫米尺度上仍领先一个数量级。

Q：能否在笔记本上模拟NbTi量子线路？
A：可以的！Qiskit-Metal提供NbTi工艺库，在8GB内存笔记本即可跑100量子比特级仿真，但真实制冷依然不可省。

如何把NbTi器件“带回家”？

1. 低温电子学入门套件：阿里巴巴天池开源了一套3K级NbTi芯片母版，社区版售价999美元。
2. 众筹低温平台：美国Bluefors推出小型pulse-tube稀释冰箱，众筹价9.8万美元，已突破1200支持者。
3. 国内高校共享：中科大、浙大、南大均开放超导实验平台预约，凭学生证明可 *** 24小时。

个人踩坑笔记：之一次绕NbTi线圈的感受

我在2023年初用0.1毫米线径NbTi绕制了直径2毫米的空心线圈，最痛苦的瞬间是把焊点留在4K环境中——由于热收缩，锡球会“啪”地炸裂，必须改用铟焊料。绕200圈用了三周，反复用低温胶固定，最后测得Q值高达6万，那种成就感比“开榴莲”还上头。

数据一角：2024年全球NbTi用量分布

量子计算用超导线的爆增是显而易见的推手；如果2025年突破百万量子比特，这一比例有望突破30%，届时将真正改写产业链格局。

“超导体，是把人类对低温之美的追求凝固于金属之中。”——《超导体物理学》，吴杭生

当NbTi遇见量子比特，我们仿佛回到了居里夫妇点亮镭的那个夜晚，只是此刻的光子不在暗箱，而在毫开级冰箱的深处。
