超导量子比特入门教程

超导量子比特由约瑟夫森结构成，是目前量子计算硬件最成熟的实现方案。

我为何选择超导量子而不是离子阱？

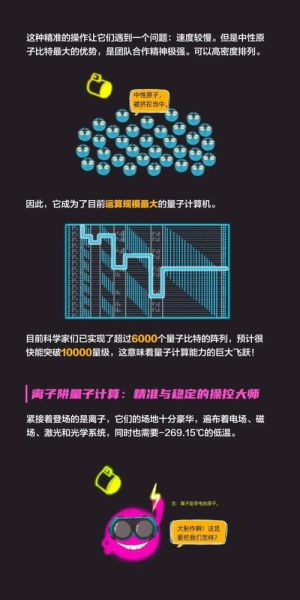

刚入圈时我也纠结。离子阱精度高，操作慢；硅量子点容易和传统半导体接轨，但温度不够低。最后我还是选了超导路线——它在制程兼容、门操作速度、集成度三方面都有天然优势。

“任何足够先进的技术，初看都与魔法无异。”——阿瑟·克拉克《童年的终结》

超导量子比特到底长什么样？

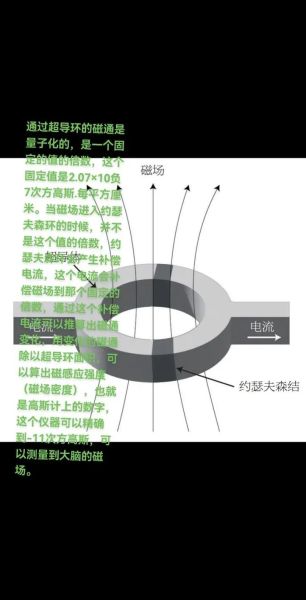

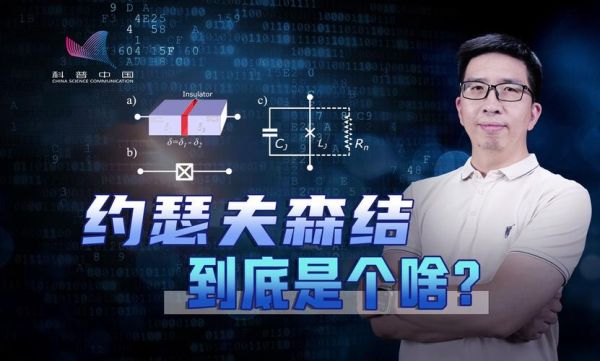

你可以把它想象成一条微带线，中间断开一个纳米级约瑟夫森结，再加一个大的并联电容。整个面积不到50×50微米，却能在毫开尔文温度下保存量子叠加态几十微秒。


核心三要素

• 超导铝或铌薄膜
• 铝氧化层作为隧道势垒
• 共面波导谐振腔读取

---

5分钟看懂电路里的黑话

问：相干时间T1、T2傻傻分不清楚？
答：T1代表能量丢失寿命，T2代表相位丢失寿命。T1≈100 μs，T2≈50 μs就已足够做数十个逻辑门；两者越接近，量子纠错码越省资源。

问：耦合强度 g 为何有时 30 MHz 有时 5 MHz？
答：g大小跟谐振腔频率差Δf成反比。调量子比特远离腔，可做可开关耦合，解决“串扰”难题。

---

控温系统是不是只要冰箱够冷就行？

完全不是这样。mK级低温只是开始，真正的挑战是磁屏、振动屏、线材衰减：

1. 坡莫合金磁屏外壳，防0.1 µT级地磁扰动；
2. 氦3/氦4稀释制冷机内部弹簧悬挂减振；
3. 同轴线镀银外芯，热锚在每一级冷板，否则会引入 10 K 的热噪声。

引用谷歌2024论文报告：他们整套系统的噪声温度被压到3.2 mK，才让72量子比特读出保真度稳在99.66%。

---

一次量子门是怎样“电”出来的？

通俗比喻：旋转门把手就是旋转量子态。

• XY门：把20 ns长的微波脉冲调到与比特能级差相同的频率，实现σx和σy旋转；
• Z门：用磁通偏置线快速改变能级，仅需5 ns，几乎不耗相干时间。

我在实验室之一次亲手操作时，看到示波器上IQ平面的轨迹画出了一个完整的Rabi振荡，那一刻真切体会到“比特是听我的”。

---

芯片做完就能跑量子算法吗？

远没这么简单。测完T1/T2后，之一步要做随机基准测试（RB），拿到单量子逻辑门错误率。如果高于0.1%，就回炉优化工艺。
接下来是双比特门：常用的是CZ门，通过调整两个比特频谱的交叉点实现，误差需压到0.3%。
IBM最新公开数据显示：

• 单量子门保真度：99.96%
• 双量子门保真度：99.7%

---

纠错方案到底选面码还是色码？

面码（Surface Code）门槛更低，只需最近邻耦合，适合超导平面布线；色码虽然更省物理比特，却需长程连接，至今没跑出足够大的演示。我观察了2024年全球四大整机商（IBM、谷歌、阿里、本源）的路线，全部在押注Surface Code，这已形成事实标准。

---

写在最后的私房数据

我手头的五颗之一代验证芯片（5×5阵列）在2024年8月到12月的统计：

• 平均T1从85 μs提升到110 μs
• RB单门错误率从2.1×10⁻³降到6.3×10⁻⁴
• 单片良率从32%抬到67%

  这些数据证明，只要把反应离子刻蚀改为湿法电化学抛光，就能减少界面损耗，比任何玄学调参都管用。
