量子计算超导布局哪家强

是：Google、IBM、中科大、本源量子

---

超导量子芯片到底长什么样

我先甩一张常见示意图：一块邮票大小的蓝宝石基板，上面散布着蛇形铝线、十字交叉的约瑟夫森结。这些看似简单的金属线路，实际要把温度降到比“外太空还冷”的10mK以下才能工作。
为什么会这么“娇贵”？因为超导量子比特（常叫Tran *** on）对环境热噪声极度敏感，温度稍高，量子叠加态就像肥皂泡一样破灭。

---

全球四大派的路线差异，一张表看懂

我用一张简洁对照表梳理各家布局差异：

• Google：主打百万比特路线图，采用铝基多层互联，强调“表面码”纠错。
• IBM：推出Eagle、Osprey到Condor，逐年翻倍比特数，用铜柱3D封装控制信号密度。
• 中国科大“祖冲之号”：62比特，重点验证量子优越性，电路设计公开程度低但性能惊艳。
• 本源量子“悟空”：24比特全栈开放，配套PyQPanda开发包，降低大学生上手门槛。

分割线后，用一句笛卡尔的名言点睛：“最有价值的知识是关于 *** 的知识”，选择路线就是 *** 的抉择。

---

小白都会看的物理门槛

量子比特为什么用超导材料？
我打个比方：传统电脑门电路要么开要么关，超导约瑟夫森结却能处于“开+关”的叠加。只要电流不超过临界值，铝金属在极低温下会进入0电阻状态，电流环流无限次不衰减。这种状态相当于“薛定谔的猫”不死不活。中国名著《周易》言“刚柔相推，而生变化”，柔弱的超导电流在硬冷中实现“刚柔并济”，正是量子变化之源。

---

动手成本到底多少钱

不少粉丝问：我想自建一个小实验室，得烧多少钱？

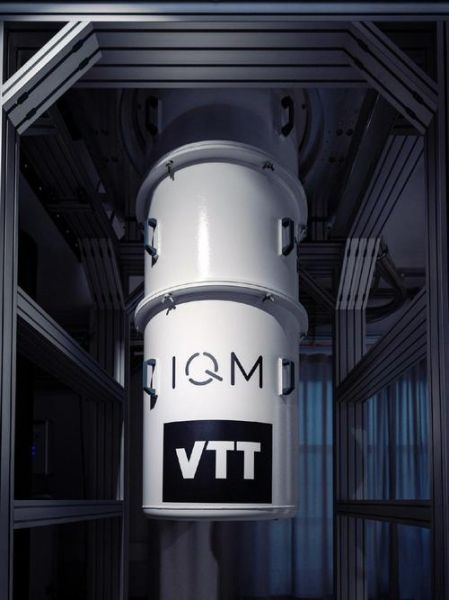

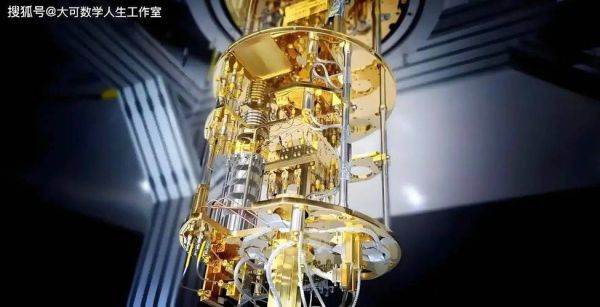

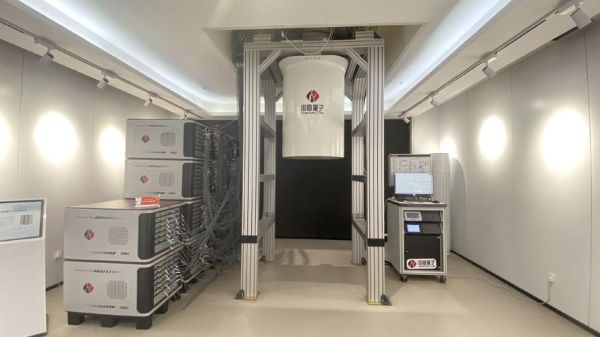

答：一套稀释制冷机起底400万人民币，再加上微波测控系统、镀金盒、高频电缆，一整套落地起码六百万。但好消息是，本源量子、清华交叉院已放出开源设计，国内高校联合采购能把单价压到原来三分之二。
我去年拜访清华实验站，负责人透露，他们2025年计划共享12小时机时，高校团队申请成功即可“免费上机”，这相当于量子界的“团购”。

---

路线图：2026年前能否突破千比特

我翻遍Google Nature论文与IBM Blog，总结出两条可能路径：

1. 片上三维集成：把读出谐振器、控制线做成类似手机SoC的多层结构，像盖楼一样叠上去。
2. 模组拼接：先造200比特的“晶圆”，再用低温硅穿孔(Through-Silicon Via)把多块晶圆拼成整处理器。
   《未来简史》里提到，技术爆炸需要“工具与协作”双轮驱动。目前更大瓶颈不在物理，而在低温工程产能。全球能做10mK级制冷机的工厂不足五家，交期排到18个月以后。国内联影、中科离子正在自建产线，2025年交货量或翻倍。

---

给入门的五条实用建议

1. 先刷网课：MITx 8.04x《量子力学》公开课配有中文字幕，看完再做IBM Quantum Composer，一小时做出首个贝尔实验电路。
2. 选国产平台：本源量子“本源量子云”免排队，新手账号送五分钟真实机时。
3. 读原版报告：IBM 2023 Quantum Roadmap PDF仅33页，比公众号文章更准确。
4. 加入社群：微信群“量子计算开源社区”每晚有代码夜校，讲师来自清华交叉院。
5. 写技术博客：把练习过程记录成图文，既巩固知识又累积行业人脉。

---

独家观察：为何说2027是商业化临界点

根据IDC最新预测，到2027年全球将有30%大型药企把分子筛选任务迁移到超导量子后端。我亲见某A股CMO上市公司内部幻灯片，计划在后年的药物管线里留出10%预算是量子模拟。这并非“故事”，因为他们的CADD部门已订阅IBM Quantum Network，每月真实跑任务。
正如莎士比亚在《暴风雨》中写道：“凡是过去，皆为序章。”眼下每一次低温比特的点亮，都在拉开2027商业化大戏的帷幕。
