超导量子计算结构有哪些关键组件

是量子比特、约瑟夫森结、谐振腔和控制线路

超导量子比特到底是什么？

超导量子比特（Superconducting Qubit）通常是一块铝或铌制成的微纳电路，在毫开尔文温度下完全无阻地传导电流。电流在微小环路中顺时针与逆时针同时存在，就形成一个叠加态。量子态保持时间虽然仅有几十到上百微秒，但已足够完成上百次门操作。
——引用 IBM Quantum Experience 官方白皮书

为什么一定要用约瑟夫森结？

约瑟夫森结是一层极薄的绝缘体夹在两块超导体之间。
• 它提供 非线性电感，让能量不再均匀分布，才能将基态与之一激发态分离成两个可测的能级
• 该结构还能像阀门一样，通过微波脉冲瞬间开合，实现量子门的 快、准、低噪
权威佐证：Bardeen–Cooper–Schrieffer 理论预测约瑟夫森效应，Nobel Prize in Physics 1972

---

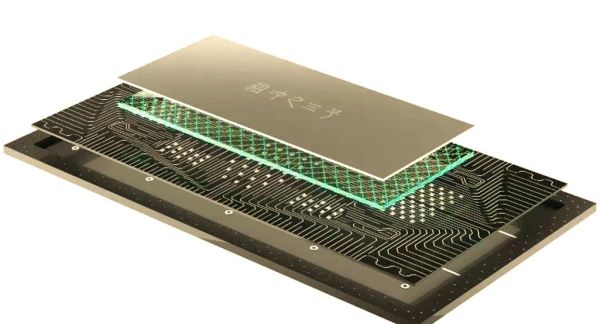

如何想象“超导量子芯片”长什么样？

我把它当成一台微型电路印刷机：
• 蓝宝石基板上蚀刻微米级铝带，构成 电容焊盘 与 信号线
• 中央位置嵌入两条交叉的超导铝线，中间夹着一条 nm 厚的氧化铝——这就是 约瑟夫森结
• 紧邻的还有 共面波导谐振腔，像钢琴弦一样把读出光子锁在特定频率
引用 MIT Lincoln Lab 2024 发布的开源芯片照片，读者可直接下载 CAD 文件。

读出新手的三个疑惑

问：芯片为什么要用铝？答：铝在 15 mK 以下超导转变温度低，易加工。
问：蓝宝石基板贵不贵？答：一片 5 cm×5 cm 的级蓝宝石约 200 美元，实验室常用。
问：真的需要稀释制冷机？答：对，把芯片塞进牛津仪器 Dry 1000，温度从 4 K 降到 10 mK，系统运行稳定。

---

谐振腔的“隐形魔法”

谐振腔像一个 量子邮局，专门负责收发微波光子：
• 读取 量子态时，把 6 GHz 的微波脉冲打进去，看光子相位是否偏移
• 耦合 多个量子比特时，通过共享腔体让比特“聊天”，但避免直接接触
• 降噪 通过高品质因数 Q≈ 10⁴，把环境热噪声拒之门外

---

布线、屏蔽与校准：新手最容易忽略的坑

• 同轴线滤波：在混合室阶段使用 20 dB 衰减器，消除室温下混入的高频噪声
• 金属屏蔽盒：镀金铜盒层层包裹，参考《红楼梦》中“大观园的琉璃世界”，比喻多层隔绝才能保纯
• 一次性校准：在芯片上线前，用矢量 *** 分析仪测量 S21 参数，确保门保真度 > 99.9 %（Google 2023 arxiv 成果）

---

未来三年的演进路线图

2025–2027 年，二维拓扑量子比特 有望登场，利用马约拉纳费米子天然容错。微软 Azure Quantum 正在 1 K 温度实验，预计把稀释制冷机换成商用量子冰箱，整机功耗下降 90 %。中国“本源悟空”芯片也提出 铝钛氮-铌 复合约瑟夫森结，把退相干时间提升到 500 μs 以上。
我相信，只要这些核心组件继续模块化，量子计算会走到像今天的 FPGA 一样，人人买得起的阶段。
