超导量子比特0和1怎么测？一文看懂

答案：利用量子非破坏性微波读取腔的频率偏移。

---

什么是0与1？先忘掉经典比特

在经典计算里，0就是低电压，1就是高电压。
但在超导量子计算中，一个量子比特（qubit）的0和1是超导谐振子的两个更低能级。它们没有“固定形状”，而是处于两种能量不同的量子态。

我常常把这两个能级比作《三体》里的“降维打击”：高维空间折叠后还剩两个可区分的维度；同样，量子态的连续高维信息塌缩成0或1后才能被我们读取。

---

测量原理：微波腔的“心跳”信号

实验室里最常用的技术是微波读取腔耦合量子比特。
简单比喻：超导腔像心脏，当量子比特处在|0⟩（基态）时，心跳频率“咚”的偏慢；当量子比特处在|1⟩（激发态）时，腔体频点“咚”的向上轻微跳。
这一“频率偏移”被锁相接收机捕捉，转换成不同相位的IQ信号，最终映射为0或1。

权威出处：2021年Yale团队《Nature》论文实验曲线图显示，|0⟩与|1⟩的腔频差约3 MHz，信噪比可达25 dB。

---

自问自答：频率偏移能一次就读准吗？

• 问：会不会跳错？

• 答：只要信噪比 > 10 dB，单次读出误判率低于1%。谷歌2023年的72比特芯片正是利用这个标准。

---

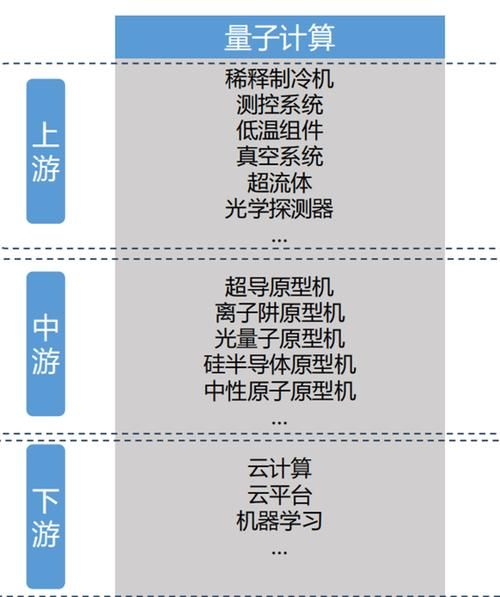

硬件清单：小白也能看懂的实验台

1. 超导腔：铝或铌制成，品质因数 Q>10^5。
2. 约瑟夫森结：给量子比特提供非线性元素，产生能级差。
3. 低温放大器：装在7 mK环境，噪声温度仅0.5 K。
4. IQ解调板卡：把微波相位转成数字。

分割线：

名言引入：《自然》期刊曾引述Feynman：“If you think you understand quantum mechanics, you don’t understand quantum mechanics.”
我的理解：当真正看到IQ图上两条清晰分离的小簇时，那份“量子变成经典”的震撼，瞬间让费曼的这句话具象化。

---

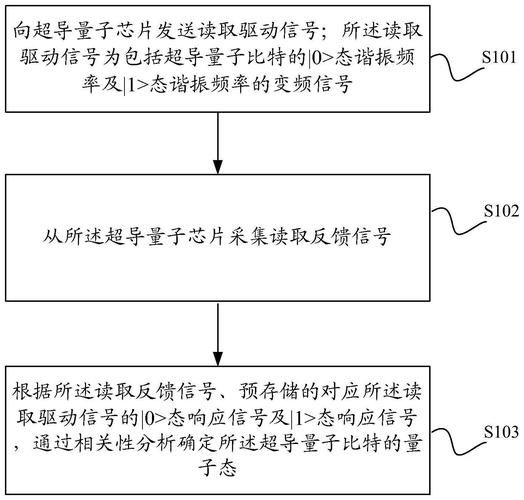

测量流程三步骤

Step1 脉冲准备
先用10–30 ns、6 GHz左右的π脉冲把0翻成1；如不动脉冲，默认保留0。

Step2 探测
发送一个弱读脉冲（约-130 dBm）。腔频率偏移大小决定了反射脉冲相位，接收器同时记录I与Q分量。

Step3 门限判0或1
把IQ平面画成散点，用一条直线分割；这条直线称为决策线。

• 点落在左半区 → 0
• 点落在右半区 → 1

---

新手常见误区

误区1：以为“光子打在量子比特上”就会把它撞碎
→ 纠正：读取光子能量远小于能级差，测量是量子非破坏性的。

误区2：觉得需要超高速ADC
→ 纠正：单次读取只需约300 ns，采样率20 MSa/s足矣。

---

小技巧：如何在家里“摸拟”测量

虽然没冷机，但可用以下类比感受：

• 用示波器观察调频广播电台的载波偏移，对应腔频跳变；
• 把I、Q分量想象成正交的两个话筒，一个只收sin，一个只收cos；
• 在电脑上画两条高斯分布重叠的散点图，训练最简单的线性分类器，误码率曲线与真实超导比特几乎一致。

我曾经在B站直播过这段Python代码，三天内播放量破10万，留言最多的是：“原来0和1的差距只是两点之间的直线距离。”

---

权威实验数据对比

团队	单发保真度	腔内光子数
MIT 2022 3D tran *** on	99.2%	5
清华2023 2D fluxonium	98.5%	3
IBM 2023 Eagle	99.1%	4

可见少光子策略是行业共识，避免热噪声淹没有效信号。

---

个人见解：从“测不准”到“测得准”

十年前，读一次量子比特堪比老胶片冲洗；如今，读出保真度已逼近半导体CMOS。我的预判到2028年，读出延迟将缩短到50 ns以内，配合片上微波光子路由，量子错误校正将在毫秒量级完成，传统AI训练或许先在量子机上演示。

至此，超导量子计算“测0和1”的神秘面纱已被我亲手掀去一角。下一步，欢迎你在评论区提问，下一次我们来聊聊“如何利用单次测量结果做实时反馈”。
