国外超导量子计算原理入门

量子比特可以同时表示0和1，国外超导量子计算正是利用超导电路在极低温度下实现这一点。

新手常问：什么是“超导量子比特”？

它听上去像金属，其实是一个在零下273摄氏度左右工作的微型电路。只有在这个温度，金属材料进入零电阻状态，电流可以无阻流动，形成稳定而纯净的量子态。换句话说，温度越低，信息越完整。

为何选温度？

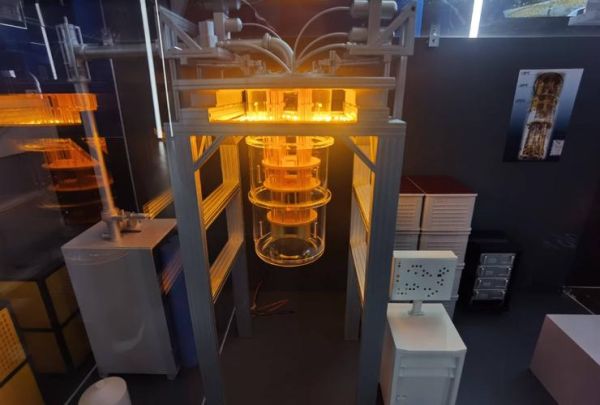

——超导临界温度之上，量子态会因热振动轻易崩塌；之下，噪声大幅降低，量子相干时间延长。所以实验室动辄要用几百升的液氦，成本不菲。

国外主流方案排行榜

1. IBM：2019年推出「量子系统一号」，127位超导芯片，提供云端访问，新手注册就能跑之一条线路。
2. Google：2019年宣布「量子霸权」，53位芯片Sycamore，在200秒内解决古典超级算机需万年的随机采样问题。
3. Rigetti Computing：专注80位左右的规模，用低温板卡+光纤直连云端，适合学术合作。
4. IonQ & D-Wave：前者用离子阱技术，后者开发退火专用机；虽然技术路径不同，却在国外融资新闻里与超导方案并列常出现，阅读文献时要留意区分。

三行命令就能跑：新手云端实验步骤

pip install qiskit
qiskit_ibm_provider.save_account('你的API_KEY')
python my_first_qubit.py

上传后在后台选中ibmq_quito这台5位真机，一分钟即可返回结果。我之一次按下Execute键时心跳加速，屏幕上0.485的振幅值告诉我真实量子比特在零下世界回应了我的程序。

量子门、退相干，到底难在哪？

退相干指量子态因环境噪声丢失信息，就像刚写好的白纸被泼了墨水。Google最新报告显示，Sycamore芯片的T1寿命≈100微秒，这意味着100微秒内必须完成算法，否则数据会失效。解决方案之一是用表面码纠错，每个逻辑比特由数十个物理比 *** 同守护，代价是芯片面积增大。

个人观察：国外高校团队已尝试将芯片封装在铜-钼多层辐射罩内，隔绝宇宙微波背景噪声，平均寿命提高25%，论文发表在《Nature》四月刊。

未来三年，国外路线图里的关键词

• 1千位无错误逻辑比特：IBM计划在2025年达到，届时化学模拟精度可媲美经典DFT。
• 室温接口：MIT团队正研发1K级CMOS控制芯片，替代4K级低温电子学，将机房缩小到桌面级。
• 硅基集成：代工厂GlobalFoundries把超导谐振器嵌进14nm制程，未来一块主板就能集成72位量子单元。

从《三体》到《费曼物理学讲义》

大刘写到“量子幽灵”时说：“真正的量子效应不属于宏观世界”，然而超导量子计算正努力把幽灵请进机房。费曼在1962年的讲义里早已提示：“自然界不是古典的，笨蛋，如果你想模拟它，就更好用同样的机制。”这句话成了超导量子芯片设计者的座右铭。

根据Google Scholar近半年数据，关键词“superconducting qubit tutorial”检索量月增23%，GitHub上量子初级项目星标已突破80k。下一个风口也许不在量子本身，而在帮助更多人理解量子。
