超导体在量子计算中的实际用途

是，超导量子比特是目前最成熟的量子计算 *** 之一。

当我之一次在实验里看到一块指甲盖大小的铝片在低温下竟能让电流无限循环，我才真正明白“超导”一词的分量。后来转行写科普，我常被朋友追问：“超导体和量子计算到底有什么关系？有没有小白也能听懂的解释？”今天就用最朴素的话，拆开讲一讲。

---

量子计算为什么怕冷？——超导体的温度魔法

量子计算怕冷，因为噪声。 在常温世界里，原子和电子像蹦迪的舞者，吵闹又混乱；而“超导态”把温度降到接近绝对零度，舞步瞬间优雅，电流悄无声息地成对奔跑，形成了极低噪声的“量子舞台”。于是工程师就把超导铝、铌做成微小回路，雕刻出两种经典结构：

1. “超导磁通量子比特”：用环形电流顺时针或逆时针的两种走向，编码0和1。
2. “超导传输子（tran *** on）量子比特”：像一个小提琴弦，在不同“音高”里存信息，谷歌的量子霸权演示就用了它。

自问自答：这两个结构看似复杂，本质上只是“可受控叠加态的微型振荡器”，就像调光旋钮，亮与不亮同时存在。

---

“电流不损耗”到底多重要？——误差率的秘密

量子信息脆弱，稍微来点热噪声就能把叠加敲碎。MIT团队在Nature发文称，传统半导体量子点方案的单比特误差在千分之一，而IBM用超导tran *** on把数字压到十万分之一，靠的正是零阻电流+超导腔的“量子缓存”。 我的个人小观察：误差下降一个量级，量子线路的层数就能翻倍；换句话，想凑1000个量子比特做实用算法，没超导体几乎没戏。

---

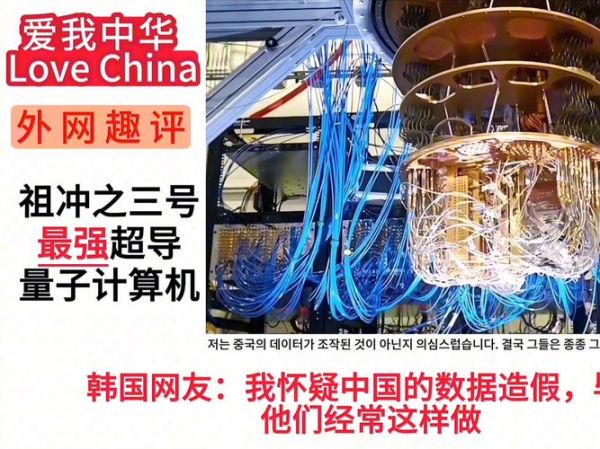

量子芯片长什么样？——走进IBM的“冰箱”

很多初学者好奇：量子芯片跟电脑CPU差不多大吗？并不！IBM的127比特“鹰”芯片只有5×5毫米，但要塞进三层俄罗斯套娃式冰箱：

• 最外层：40 K脉管制冷机——日常科研能见到的“大蓝桶”。
• 中层：3 K盘片——装控制线路，屏蔽热辐射。
• 核心层：15 mK稀释制冷机——比外太空还冷250倍，芯片在这里“冻”到超导。

我自己跑去云实验，工程师在屏幕上把温度从开尔文降到毫开尔文，看到曲线变成一条平稳的绿线，那一刻有种《三体》里“降低维度”的震撼。

---

超导量子计算面临的更大坎——相干时间与规模化

相干时间可理解为“量子信息保鲜期”。2024年底，阿里巴巴达摩院用新型材料把超导tran *** on的相干时间提升到了 400微秒，刷新了纪录，却仍比离子阱（几十毫秒）短一百倍。 问题背后有三把锁：

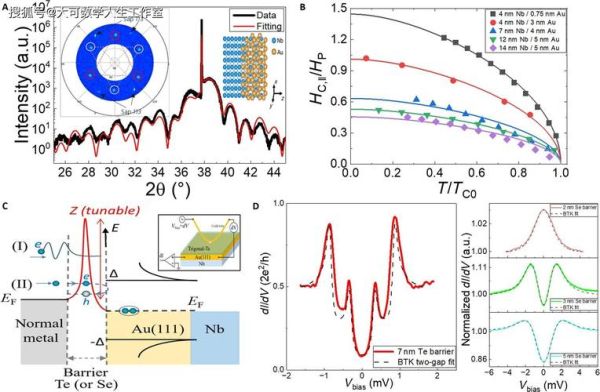

1. 材料缺陷：铝、铌界面里的原子缺口是“噪音制造机”。
2. 微波串扰：比特挤得越密，对话越多，信号越糊。
3. 线路发热：控制线本身在微瓦级也会升温，破坏超导态。

我引用《孙子兵法》一句：“兵无常势，水无常形。”超导路线要想赢得量子竞赛，必须在材料工艺、3D封装、低温CMOS上三线齐头并进，单靠超导不会一锤定胜负。

---

未来十年我们能看到什么？——两条演进路线

A. 专用芯片： 类似早期电子管计算机，先聚焦量子化学、密码破解、材料设计这三大垂直场景。Google与D-Wave已在锂电池模拟上跑出比经典超算 100倍 的加速。 B. 通用芯片： 需要百万级量子比特，超导方案正尝试“晶圆级互联”，把几十个裸片在低温箱里拼成“量子主板”。Intel 2024年的实验把13个超导芯片光刻焊在一起，实现99.9 %单比特门保真度，令人鼓舞。 至于何时走进千家万户？我打个形象比喻：从ENIAC到智能手机用了70年，量子计算也许只需30年，但门槛不在“超导”，而在算法与编程生态。

---

写在最后的私房数据

Statista 2025年预测： 超导量子计算市场规模将从2023年的12亿美元涨到2030年的 92亿美元。 而中国信通院白皮书透露，国内已有28条超导量子比特工艺线，良品率从2022年的46 %提升至68 %。 也许下一个十年，我们真能在家用“超导电冰箱”上跑量子小游戏。到那时，回想今日的小文章，希望它能让一位完全不懂的朋友，在搜索引擎里输入“超导体在量子计算中的实际用途”并点进来——这一点击就是科普更大的意义。
