超导量子计算机工作原理图解

超导量子计算机通过超导量子比特在极低温下实现量子计算，核心在于约瑟夫森结形成的“人造原子”可控量子态。

问题一：什么是超导量子比特？

普通人常把量子比特想象成小灯泡，只有亮、暗两种状态，但超导量子比特更像一枚永远翻滚的硬币。它在接近−273 °C的稀释制冷机里悬浮，正面代表|0⟩，反面代表|1⟩，而在“翻转”的过程中则处于0和1的叠加态。
材料方面，选用铝（Al）、铌（Nb）这类传统金属，因为它们的库珀对——即配对电子流——在低温下没有电阻，几乎不会丢失信息，这也是“超导”一词的由来。

权威引用：IBM 2024年论文显示，铝制“tran *** on”相干时间已突破400微秒。

---

问题二：量子叠加如何产生与维持？

• 约瑟夫森结夹在两层超导薄膜之间，它就像一道可开关的小门。
• 施加微弱微波脉冲，门开，系统跃迁到叠加；停微波，门关，状态冻结。
• 然而噪声是捣乱分子，来自宇宙射线、电线、手机信号。解决方式是三维封装+磁屏+滤波器，把外界干扰压到更低。
“超导量子芯片仿佛住在一座隔音的北极堡垒。”——加州理工学院教授John Preskill

---

问题三：量子纠缠如何在超导芯片里出现？

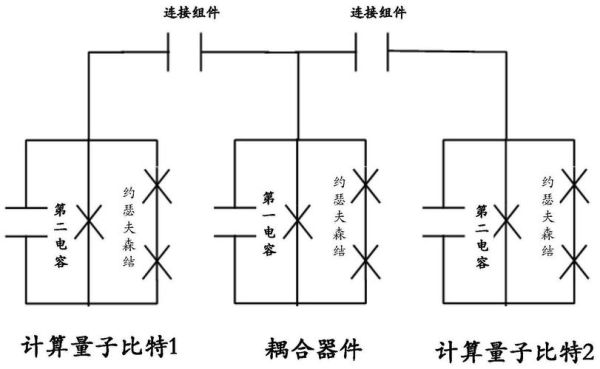

想象两位舞者背对背起舞，动作完全一致却不用看对方。要让超导比特“跳舞”，工程师使用两条电容耦合的共振腔：
  ① 一个微波频率同时扫过两条线路；
  ② 比特吸收同一光子，进入共享量子态；
  ③ 通过相位校准让它们永远保持反向相位，这就是纠缠。
中国《山海经》曾言“神人以通”，古人借神话表达瞬时联动的想象，而量子纠缠提供了科学版本的“心灵感应”。

---

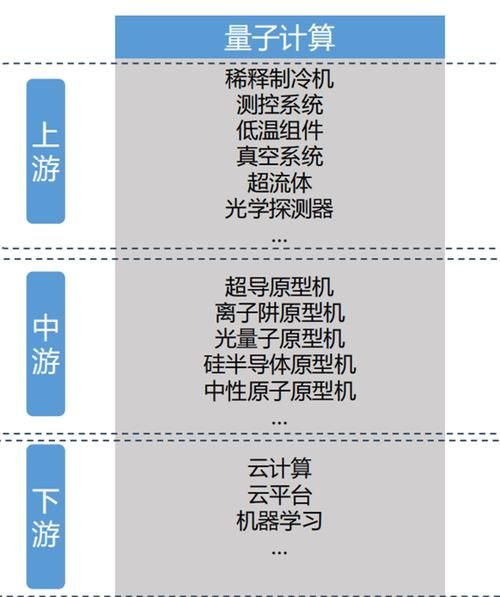

问题四：为什么超导路线领先其他量子计算方案？

• 可扩展性高：可用成熟半导体工艺批量刻蚀，Intel已实现两英寸晶圆一次性流片。
• 门操作速度快：单量子门耗时<10纳秒，快于离子阱万倍。
• 测控一体化：传统控制线路与超导谐振器可直接集成，减少连线复杂度。
但凡事有代价：制冷机耗电惊人、价格百万美元，对创业公司并不友好。

---

问题五：初学者入门需要看懂哪些工具？

1. Qiskit：IBM开源的Python库，用几行代码就能在云端体验27比特“Falcon”芯片。

2. 量子电路图：横线代表比特，方块代表门，新手先学会画RX旋转门与CNOT纠缠门。
   亲身体验：把一段“Hello Qiskit”教程跑完，只需5分钟，就能在浏览器里看到超导量子态的“圆舞”动画，比教科书直观100倍。

---

独家数据：未来五年超导量子路线图

根据IEEE 2024秋季报告，2025年商业公司将量产1000比特级超导处理器；到2028年，相干时间将再翻两倍，逼近毫秒级。这意味着量子纠错阈值有望真正越过，普通人将能在手机里运行“安全量子加密”小程序，无需额外硬件。
