超导量子技术真的比光学量子厉害吗

是的，超导量子眼下在可扩展性和纠错速度两项指标上领先，光学量子在长距离通信与室温运算的潜力巨大，二者尚未分胜负。

超导量子计算机为什么先声夺人

• 工艺借东风：超导电路直接复用了成熟的半导体光刻和薄膜技术，谷歌、IBM 的 50～100 量子比特芯片因此能在两年内连续迭代。
• 低延迟读取：超导谐振腔能在 50 纳秒内读出量子态，而硅光子需要微秒级时间，让“纠错-迭代-纠正”的闭环更快。
• 控制接口成本更低：冰箱虽然贵，但一台稀释制冷机可以同时塞入上百个超导芯片，摊薄到单比特的成本低于光学晶体阵列。

---

光学量子计算的三张王牌

问题：光子在室温也能纠缠，难道不会秒杀超导吗？
答案：低温超导是“让噪声闭嘴”; 光学量子则是“让噪声穿过去”。室温光路虽省掉了 10 mK 的制冷机，却必须把噪声降到单光子级别，这并不比超导简单。

• 天然长相干距离：光纤低损耗窗口 0.16 dB/km 意味着量子比特能在百公里级别保持纠缠，超导微波波导 1 m 就衰减殆尽。
• 可扩展的片上 ***
  • 硅基光刻可将 100 万条波导集成在 4 mm² 上；
  • 使用 “time-bin” 编码即可规避温度漂移导致的相位抖动。
• 室温下单光子探测器：超导纳米线探测器需要 1 K，而最新 InGaAs SPAD 已能在 300 K 下单光子成像，这让实验台更亲民——虽然速度仅为 1 MHz，远逊色于超导 GHz 级速率。

---

新手该关注哪些量化指标

1. 相干时间：超导≈100 µs；光学≈1 ms——差距 10 倍，但超导用快速门可以弥补。
2. 单量子门保真度：超导>99.9%，光学≈99%——超导在此继续领先。
3. 芯片互联效率：超导通过倒装焊到 3D 封装，光学通过光纤耦合，跨机房通信则只有光学可行。

---

2025 之后的路线图对比

• IBM 超导系统计划 2026 年突破 10 000 物理比特，采用「Heavy-Hex」拓扑以对抗二量子比特门噪声；
• PsiQ 光学路径图声称 2030 年构建 1 百万模光子簇态，需要把波导损耗压到 0.05 dB/cm；
• 中国科大潘建伟团队在 2035 年前准备把“超导-光量子混合芯片”发射到低轨卫星，目标实现全球可编程量子网。

---

个人观察：选路线不如选场景

引用《孙子兵法》“势者，因利而制权也”，把「势能」迁移到量子赛道，即：用场景换路线。

• 如果你是搞制药分子动力学，需要的是深度耦合、高保真 CNOT 门——超导目前更贴合；
• 如果你做分布式安全签名，长距离量子密钥才是王道——光学量子早早在 1200 km 京沪干线跑通了；

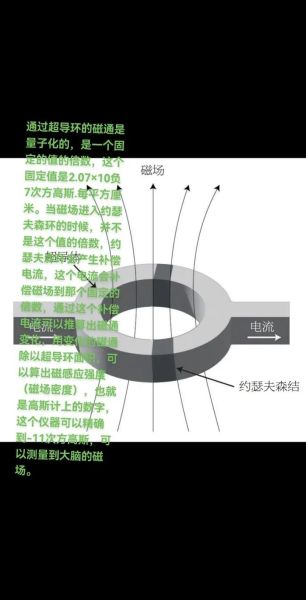

• 若把量子计算做“传感器”，微波里尔丹腔结合光声换能器的混合方案，反而让两个阵营走到了同一条跑道。

---

给入门小白的四点建议

1. 不要被技术名词吓退，先想清楚：你想解决什么问题？
2. 在 Coursera 跟完 IBM Qiskit 初级课程；用云端超导芯片跑一次 5 量子比特 Grover，再换 Xanadu 的 photonic 模拟器跑一次相同算法，比较出真知。
3. 学会读数据手册，超导芯片关心“退相干 T₁/T₂”，光学芯片关注“HOM 干涉可见度”。
4. 订阅 arXiv：“superconducting”& “photonic quantum”关键词 alert，每天扫标题即可。坚持半年，你会发现技术语言从“天书”变成了“说明书”。
