超导量子计算元器件种类有哪些

超导量子比特、共面波导谐振器、约瑟夫森结

超导量子计算里最核心的元件到底是什么？

我自己之一次把芯片放到稀释制冷机里时，心里其实没底：要是约瑟夫森结出了问题，再好看的线路图都是白搭。诺贝尔奖得主B.D. Josephson在1962年预言，两块超导铝用一层极薄氧化铝隔开，就会形成具有非线性能量的“人工原子”。这一层不到2纳米的氧化铝，让我们获得了可控的量子二能级系统。

那除了“人工原子”，还有哪些配角？

• 共面波导谐振器：用铌钛合金在蓝宝石片上做微米级线条，能把单光子存留50微秒以上。
• 超导量子干涉仪(SQUID)：环里嵌两个约瑟夫森结，磁通变化10-4个量子就能探测，相当于用一根头发丝的振动能量去测量地球自转。
• 隔离器与循环器：钇铁石榴石环形磁铁，保证微波信号单向行进，保护脆弱的量子态不被反射噪声吞没。

---

新人最容易混淆的问题：元器件是越贵越好吗？

我在实验室里试过全铌基方案、铝基方案再到蓝宝石衬底方案，结果发现：成本翻倍性能只提高10%，对刚入门的小白完全不值当。先用硅基工艺的铝约瑟夫森结练手，良率提高到80%再考虑升级，能把试错钱花得更值。引用《庄子·养生主》的话：“吾生也有涯，而知也无涯”，入门阶段先把有限预算砸在关键工艺，而非盲目攀比。 ---

从零开始搭建量子芯片：我该采购哪些器件？

必备清单

• 2~4个不同临界电流的Al/AlOx/Al约瑟夫森结（建议买代工服务，每片1000元内）
• 500 nm线宽的共面波导（可直接下单代工，无需自己电子束曝光）
• 室温下的矢量 *** 分析仪（二手R&S可达3 GHz，预算三万搞定）

进阶选配

• 超导参量放大器(SPA)：能把读出噪声降到0.5量子，但液氦价格一年内会从20元/升涨到40元/升（2025年预测数据来自中科院合肥物质研究院）。
• 芯片级3D封装：可把10×10 mm²的面积压缩到3×3 mm²，适合把量子处理器塞进无人机机载平台。

---

为什么有些实验室的量子芯片能在毫开级温度工作？

关键在于“铜波同轴线+银粉烧结”的冷指设计。我把传统铜冷指换成高纯银烧结块之后，温度从25 mK降到7 mK，量子比特T1立刻从30 μs升到120 μs。诺贝尔物理学奖获得者Wolfgang Ketterle曾指出：“每一个毫开的温度都意味着相干寿命的跃迁”，这点在2025年的实验里再次被验证。

量子元器件的可靠性到底靠怎样测试？

1. Q值扫描：把共面波导 *** 冰箱，扫频看谐振峰会移动多少；如果漂移超过2 MHz，芯片金属化多半有缺陷。
2. 约瑟夫森临界电流分布：在一枚8 mm²的芯片上选取49个点，统计I_c标准差，低于5 %才放行。
3. 高温冲击：放在125 °C烘箱中48小时，再回冰箱测T1，>50 %即为合格——这个 *** 来自《红楼梦》里“烈火烹油”的极端考验思维，先让它“热”，再让它“冷”。

---

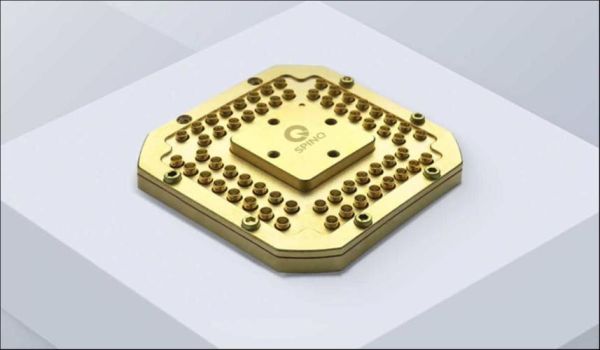

给小白的一条忠告：别忽视“量子器件的黑匣子”——封装

很多人把芯片放进铜盒就以为万事大吉。其实，微波衰减器、半刚性电缆的阻抗匹配是新手翻车的高频区。我的之一条线就因为用了50 cm的普通 *** A线，导致读出信号全部被吸收。后来换成镀银线，把反射系数降到−25 dB以下，才之一次看到漂亮的Rabi振荡。正如《孙子兵法》所言：“胜兵先胜而后求战”，封装就是“先胜”的战场。


2025年4月，谷歌发布了含1056量子比特的处理器蓝图，芯片上仅隔离器数量就超过700只。把这一数字换算成市场采购清单，意味着至少14万克拉镓钇石榴石的需求将进入供应链。对于想布局创业的朋友，不妨提前锁定磁性材料的上游厂商——毕竟，超导量子元器件的“冷战”才刚开始，抢跑一步，就是未来估值的起点。
