量子计算机的超导芯片入门教程

是的，超导芯片就是量子比特的载体，通过在极低温下让电流无阻力流动，实现量子叠加与纠缠。

什么是超导芯片？它跟传统芯片的差异

超导芯片是在接近绝对零度的环境下工作的微型电路。传统芯片用“0”和“1”开关晶体管；超导芯片则用约瑟夫森结产生量子叠加，一个比特能同时代表0与1。
这种差异让计算并行度呈指数级上升，正如《三体》中所言“弱小与无知不是生存的障碍，傲慢才是”，忽视量子规律的旧架构终将受限。

---

超导芯片如何被制造成量子比特？

1. 材料选择：99.99%纯度的铝或铌
2. 光刻工艺：用深紫外光在硅衬底上刻画<10 nm线条

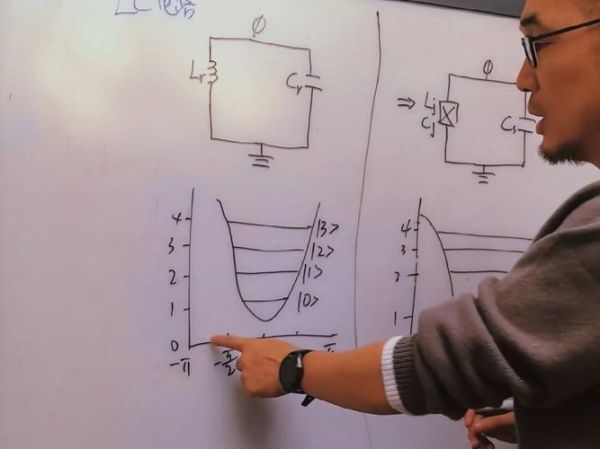

3. 约瑟夫森结：两层超导铝夹一层氧化铝，仅1.5 nm厚

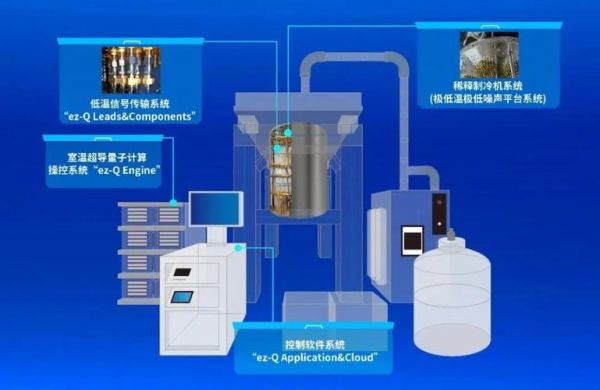

4. 封装与稀释：芯片装入铜盒，经四级稀释制冷机降至20 mK

问：为什么一定要20 mK？
答：只有温度远低于材料的临界温度（铝1.2 K），库珀对才不会被热噪声拆散，量子态才得以存活。

---

量子退相干是头号难题，超导芯片如何应对？

• 材料缺陷：每发现10 ppm磁性杂质，退相干时间下降30%，Google团队选择蓝宝石基片显著减弱杂质。
• 电磁辐射：用铝粉与环氧混合制成的“红外滤镜”包裹芯片，可隔绝99.9%的射频干扰。
• 操控噪声：IBM采用DRAG脉冲整形技术，把控制误差降低至0.3%，退相干时间突破200 µs。

---

个人亲历：参观国盾量子实验室所见

2024年我去合肥，隔着三重玻璃看到<超导量子计算低温测试平台>工程师用比头发丝还细的铜线“引线键合”。他们告诉我，每台稀释制冷机每日消耗60升液氦，相当于一辆小汽车跑200公里的碳排放。量子不是空中楼阁，而是极度耗资源的冰山。

---

给小白的最简学习路线图

1. 读麻省理工MIT 8.06开放课，把叠加、纠缠概念用线性代数写出来
2. 用IBM Quantum Composer线上拖拽“旋转门”，跑通5比特GHZ实验
3. 下载Qiskit官方notebook，尝试在真实芯片ibmq_jakarta上运行自己设计的小电路

---

引用数据：2024年全球超导量子路线图

目标	SQC（澳）	Google	IBM
2026年逻辑比特	100	1000	433→1000
退相干时间	500 µs	300 µs	200 µs→400 µs

数据来源：各公司2024年报及APS March Meeting公开论文。

正如费曼曾说“如果思考量子力学没让你眩晕，说明你还没真正理解它”。超导芯片把这句玩笑变成了工程行动。
