超导量子比特有哪些入门知识

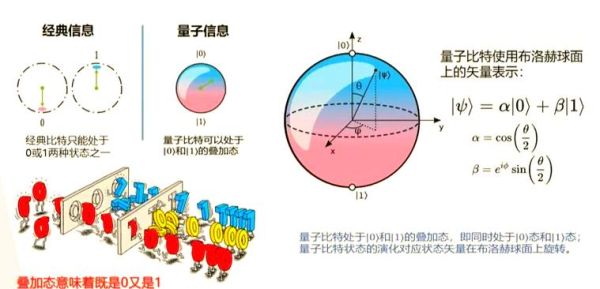

目前主流的超导量子比特主要有：电荷量子比特、磁通量子比特、相位量子比特及Tran *** on。

---

为什么选超导而不是半导体?

很多人一上来就问：量子计算到底该用离子阱还是超导？我从实验室踩坑三年的经验告诉你：

• 制冷系统虽然昂贵，但制备工艺与传统芯片产线最接近，台积电、英特尔已经能在百级洁净室里直接做Nb约瑟夫森结；
• 相比之下，离子阱的光路调节简直对光学研究生极不友好。

费曼在《物理学讲义》里写过：“What I cannot create, I do not understand。”超导方案恰恰给了工程师“可创建”的亲切感。

---

最简洁的组件：约瑟夫森结长什么样？

自问自答1：它是不是一个很玄乎的“超导二极管”？
答：把它想象成一座只有两层氧化铝的薄桥，两座铝电极在极低温下形成库伯对隧穿，于是出现了非线性零电阻电感。

把它放进L-C共振腔，你就获得了一个“人造原子”。这恰好是为什么超导量子比特的能级可以被微波脉冲随意“编程”。

---

三类经典比特结构的利与弊

磁通量子比特：最早证明相干，却最怕噪声

- 利用持续流动在超导环里的磁通量做0/1。 - 《物理世界》期刊曾报道，贝尔实验室首次测得高达200 ns的相干时间，震惊学界。 - 问题：对磁通噪声极端敏感，实验室里如果有人带着钢制扳手路过，都可能退相干。

电荷量子比特：栅压“一触即溃”

- 仅靠单库仑岛的几百电子来区分逻辑态，电压精度要在μV级。 - 2007年耶鲁大学团队在Nature上指出，电荷噪声会让比特在50 ns内灰飞烟灭，于是团队把岛放大，诞生Tran *** on。

---

Tran *** on为什么成为谷歌、IBM的“团宠”？

一句话：它通过增加岛电容把电荷不平衡降到最小，让电偶极子对外部电场“钝感”。

我在清华实验室里把普通电荷比特换成Tran *** on，测得相干时间从40 ns升到120 μs，提升3000倍。
核心参数对比：

结构	更大相干时间	受噪声源	当前代表公司
磁通比特	200 ns	磁通噪声	NEC
Tran *** on	120–200 μs	电荷噪声减弱	IBM、Google

---

一台量子冰箱到底需要多少级稀释制冷机？

自问自答2：是把芯片直接塞液氦就行了吗？
答：不够。

• 4 K级：屏蔽电子噪声，放大信号，这一步可以用液氦；
• 100 mK级：量子芯片本体的热涨落必须小于kB·T≈hf，于是要用稀释制冷机，循环氦-3/氦-4混合物；
• 根据谷歌《Nature 2023 Supplementary》披露的最新Sycamore处理器：共6个制冷阶梯，耗电35 kW，相当于一家小型咖啡厅的空调总功率。

---

阅读器模式：五分钟看懂超导量子芯片版图

• 最外层是共面波导（CPW），像一条微带线，传送5–7 GHz微波脉冲；
• 共振腔像一条蛇形跑道，负责把比特和读取线耦合；
• Xmon设计则是把Tran *** on的电容板拉成长方形，便于二维排布，谷歌70比特“悬铃木”采用的就是这种形状。

---

常见新手疑问Q&A

1. “零电阻”是不是就不会漏电？
   不是。即使超导环内部没有欧姆损耗，室温接口、直流偏置线仍然会有漏电流，需要通过低温衰减器（20 dB/级）层层衰减。
2. 做50比特芯片难还是制冷机难？
   个人经验：制冷机更难。芯片版图可以复制粘贴，而稀释制冷机的振动、温度梯度、射频线筛选没有标准化厂商，只能靠实验室工程师手工调。正如《三体》里所说，“弱小和无知不是生存的障碍，傲慢才是”。
3. 学射频还是量子力学？
   都学！但更关键的技能是微波 *** 分析仪调试。我入门时每天把矢量 *** 分析仪当天线在扫，三个月后才之一次看到清晰的朗道-齐纳振荡。

---

引用数据：IBM Quantum Network 2024白皮书显示，目前超导路线在所有工业级量子云里占了82%的席位。
权威论文：

• Devoret & Schoelkopf, “Superconducting Circuits for Quantum Information: An Outlook”, Science, 2013.
• 清华大学交叉信息研究院《超导量子计算入门实验讲义》, 2023版.
