超导体是量子计算的关键硬件吗

1. 超导=零电阻+量子相干

很多新手问我：为什么物理学家一说量子计算就离不开超导体？其实答案藏在“零电阻”和宏观量子相干两个词里。

• 零电阻意味着电流没有损耗，可以形成稳定的电磁场用于操控量子态。
• 量子相干允许超导环里的磁通量只能取整数个“量子磁通量”，天然离散，这就是量子位的载体。

从麦克斯韦方程组到BCS理论，超导体的“电流不减速”特性被爱因斯坦称为“宏观量子现象最美的舞台”。

2. 传统半导体为什么不行？

用经典半导体做个类比：

• 普通硅基的漏电流会让相干时间降到纳秒级。
• 热噪声在室温下像菜市场一样吵闹，量子态很快被吵散。

而超导铝在20 mK（毫开尔文）温度下，退相干时间可达100 微秒以上，足足提升了五个量级。正如谷歌量子AI团队在 2023 年 Nature 论文中所测：超导通量量子比特的相干时间达到 110 μs，足以运行深度上百的量子线路。

3. 三大常见超导量子比特一览

市面上最主流三类名字听起来像外星语，但拆解后并不难懂：

• Tran *** on：像“调谐的钟摆”，把电荷量子位的敏感度压成平板，噪声容忍度更高，IBM、谷歌量产型号。
• Flux Qubit：用磁通方向做 0/1，响应快，适合做量子退火。
• Phase Qubit ：相位差本身就是信息，耦合最强。

“把能量垒抬高，噪声就跳不进来”——约翰·马提尼斯，前谷歌量子硬件负责人。

4. 低温与超导：不是奢侈而是必要

有人质疑：“零下273℃是不是太夸张？”

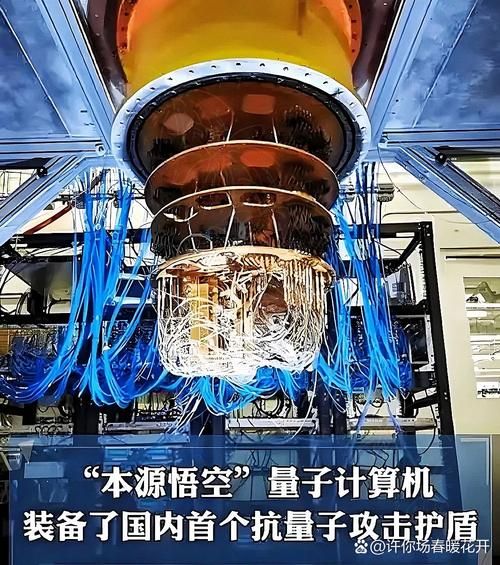

答案很简单：让电子配对成库珀对必须在远低于超导临界温度（Tc） 下进行。对于铝，Tc 仅 1.2 K，低于液氦的 4.2 K。所以“稀释冰箱”成了标配——像一座六层同心不锈钢小楼，层层降温，最里层比外太空还冷。

5. 量子纠错中的超导优势

量子纠错需要同频腔体读取、快速控制脉冲，超导电路可以直接在芯片上集成：

• 使用共面超导谐振器实现长寿命存储子空间。
• Xmon、Cimon 等设计把门操作时间压到 ~20 ns，比离子阱快千倍。
• 表面码实验已在 127 比特 IBM Eagle 芯片上完成实时纠错循环，实测逻辑错误率每比特每轮 <1×10⁻³。

引用微软 StationQ 的模拟：如果改用硅自旋量子点，相同的表面码需要 10 倍数量的物理比特才能达到同样的容错阈值。

6. 超导之外的其他路线在哪掉队？

• 离子阱：相干时间可长达数分钟，但门操作 微秒级，大规模耦合困难。
• 硅自旋：CMOS 工艺亲和，可室温放置，但读出保真度还在 90% 挣扎。
• 光量子：室温运行，传输损耗低，然而单光子探测器效率与集成度仍是瓶颈。

综合来看，超导既不是魔法，也非唯一道路，却在集成度+保真度的平衡点上站得最稳。

7. 我的预测：2027年超导量子芯片的极限

从行业节奏看，1000 比特是下一个里程碑，IBM 路线图把 Kookaburra 订在 2025 年底。依我个人观察，稀释冰箱的冷头功率瓶颈将在 2026 年突破，届时2000+ 比特的超导阵列将进入实验室。更关键的是，超导 3D 封装会让量子芯片像乐高一样“垂直拔高”，把经典控制电路堆在同一低温区，信号延迟压到 <10 ps。

别忘了，经典芯片走过 60 年才出现奔腾；量子计算才刚刚起跑。用鲁迅的话说：“世上本没有捷径，只是有人愿意在零下273℃ 多坚持十秒。”
