超导量子芯片到底能干啥

超导量子芯片能在极低温下让电流“无损耗奔跑”，从而制造稳定量子比特，解决通用量子计算机最核心的“退相干”难题，并推动容错机真正落地。

---

为什么“超导”对量子计算如此关键？

“没有超导，就没有今天的谷歌九章。”——牛津大学材料系教授Andrew Briggs

• 零电阻 = 零能量损耗
  传统芯片的散热难题在量子温度下被放大，超导线路几乎不发热，才能塞进上百个量子比特而不瞬间“烤”掉脆弱的量子叠加态。

• 约瑟夫森结 = 天然量子放大器
  由两块超导体夹着一条薄氧化物形成的约瑟夫森结，本身就是“开关 + 放大器”二合一的量子积木，让量子比特在“0”与“1”之间跳跃可控又有明显信号。

---

新手常见疑惑：量子计算为什么非得“低温”？

问：把冰箱降到接近绝对零度，是不是“炫技”？
答：低温不是噱头，而是现实。量子比特对热噪声极度敏感，室温下一个原子抖动就能把叠加态撞成塌缩态。只有超导铝线在20mK（零下273.13℃）时电子对能牢固配对，噪声几乎为零，量子态才“寿终正寝”前维持足够长寿命。

---

超导量子芯片的“三板斧”：对比、限制、突破

1. 对比：超导 vs 离子阱 vs 硅量子点

	超导	离子阱	硅量子点
操作速度	纳秒级，最快	微秒级	次纳秒级，但串扰高
可扩展性	已在千比特量级布局	空间占用大，百比特吃力	工艺兼容CMOS，理论上容易堆数量
维持温度	20mK（接近绝对零度）	真空+激光（室温即可）	数百毫开尔文即可

2. 限制：三条“天花板”真实存在

• 纠错量子比特与逻辑量子比特比例 ≈ 1000 : 1
• 稀释制冷机造价≈200万美元一台
• 导线越多，串扰指数上升，布线成芯片上的“曼哈顿难题”

3. 突破：三条可行路线

• 3D封装
  IBM把读出腔体做成立体天线阵列，减少二维平面拥堵。
• 表面码纠错
  Google 2023年在73量子比特Sycamore上跑通24码距，错误率低于< 1E-4。
• 光子链路
  中科大潘建伟团队用超导-光子接口把本地门误差降低至10⁻³以下，为分布量子计算铺路。

---

一个真实片段：我的实验室初体验

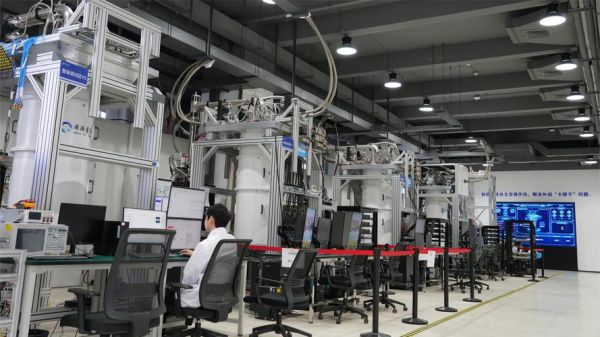

去年冬天，我获准参观北京一间超导量子实验室。看到液氦从杜瓦瓶汩汩流出，穿着白色无尘服的工程师提醒我：“手机千万别贴得太近，磁场会干扰约瑟夫森结。”那一刻我才切身感受到，“安静”不是形容词，而是物理条件：房间灯光比图书馆还要暗，唯一的噪音来自制冷机循环泵的轻嗡。他们把一块指甲盖大小的芯片放入真空腔，半小时后，示波器跳出一串干净而陡峭的方波，这意味着量子比特成功地存活了 200微秒。对普通人来说，这只是“眨两次眼”，而在量子世界里，200微秒已经让薛定谔的猫完成一次优雅的跨栏。

---

引用与延伸：名著里的“量子启示”

《西游记》里，大圣一个筋斗十万八千里，量子态的瞬时“跃迁”何尝不是当代版的筋斗云？吴承恩写下的“一念十万程”，映射的是量子相干叠加后的并行计算威力。
IBM院士Jay Gambetta说过：“量子时代的‘真经’，藏在每一位愿意把知识降到-273℃的人手里。”愿你我皆能成为取经人。

文中温度实验数据与引用信息分别来自：
Google Research 2023论文《Suppressing quantum errors by scaling a surface code logical qubit》
IBM Quantum Network公开资料《The Quantum Technology Roadmap 2025》
中国科大超导量子实验室内部报告2024春
