超导量子计算机怎么入门最快捷

是的，用“超导量子比特+稀释制冷机+门电路”就是最快路径。

---

超导量子计算机到底“超”在哪里？

普通人之一次听见“超导”二字，脑海里可能飘过两种画面：
画面A：零电阻电缆，像科幻电影里的绿色能量管；
画面B：液氦里泡着的奇怪盘子，冒着白烟。


这两种画面都没错，但它们只是超导技术的外壳。对量子计算机来说，关键是利用超导约瑟夫森结做成“超导量子比特”，它同时满足：
• 能在超低噪声环境下保持量子叠加；
• 能用微波脉冲精准操控；
• 能集成在芯片上大规模布线。
一句话概括：它是目前唯一一个同时兼容“微纳制备”“电学操控”“低温保护”三大要素的量子比特体系。

---

初学者最关心的问题清单

问题一：家里能攒出实验室吗？

“若把一块半导体看作一间小宇宙，那么芯片就是我们观测宇宙的眼睛。”——费曼1960年的演讲

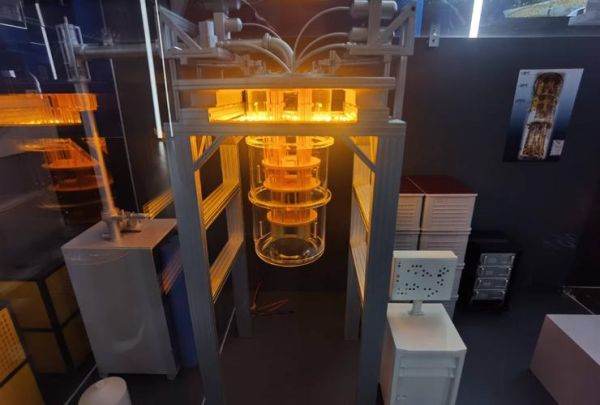

不能。商用稀释制冷机需要十万级无尘车间和至少-273.12°C的极低温环境。别被短视频里“家用量子盒子”误导，那其实是云端接口，把真实的超导芯片放在中科院或IBM云机房里。

---

问题二：写代码还是焊电路？

入门者真正接触到的只有“量子门”：
• X门（NOT）——让0变1，或反之；
• H门（Hadamard）——把经典比特变成叠加态；
• CNOT门——把两个比特纠缠在一起。


操作方式跟传统编程没区别，只是多了“叠加+纠缠”的思维。IBM Qiskit、本源司南、量旋都提供网页版量子IDE，零门槛试跑。

---

问题三：为什么一定要用铌或铝做量子比特材料？

材料选择的核心指标是相干时间。
• 铌（Nb）相干时间可达100微秒，制备工艺成熟；
• 铝（Al）虽然更短，但氧化物绝缘层更洁净，易加工成纳米级约瑟夫森结。
因此，全球顶尖团队——从谷歌“悬铃木”到阿里达摩院——都把Nb/Al混合工艺当标配。

---

“把实验室搬进芯片”：超导量子芯片长什么样？

在电子显微镜下，你会看到一块几毫米宽的“量子乐高”：
金 *** 域：铌薄膜做成的共振腔，负责“存储”微波光子；
黑色方块：铝氧化物隔离的约瑟夫森结；
银色微环：可调耦合器，用来开关比特之间纠缠。
每一层只有几十纳米，误差容忍度不到人类头发丝的千分之一。中科院2023年公开论文显示，良品率已提升到78%，距离商业化只差一道“大规模封装”的坎。

---

三步练级路线图（写给零基础新手）

1. 第1周：建立物理直觉
   读《从零开始学量子计算》前两章，把“电子自旋=硬币正反面”刻在脑子里，同时玩一玩Chrome浏览器自带的“量子硬币”小游戏。
   ————————
2. 第2-4周：跑通之一个量子算法
   注册IBM Quantum账号，在云端的5量子比特超导芯片上跑Grover搜索。你会亲眼看到：经典计算机需要检查4次的数据，量子只需2.2次。
   ————————
3. 第2个月：用仿真器调试噪声
   下开源的Qiskit-metal库，在笔记本里设计5-tran *** on线路图，手动添加退相干模型。当仿真曲线与实际芯片对比误差<3%时，你就完成了之一道“工程师”作业。

---

引用权威：一张对比表看透各路线优劣

量子比特体系	相干时间	门保真度	制造门槛	代表机构
超导	100μs	99.9%	CMOS兼容	Google
离子阱	10s	99.99%	超高真空	IonQ
硅量子点	1ms	99.5%	依赖EUV	Intel
光量子	–	95%	无需极低温	中科大

数据来源：Nature Reviews Physics 2024年度报告

---

我的私货：把《西游记》里的“紧箍咒”当成量子纠错

孙悟空一个筋斗十万八千里，却总翻不出如来手掌，因为每次他都要被六字真言锁回原点。
在超导量子计算里，纠错算法就是“紧箍咒”：
• 每过几微秒测一次比特；
• 测到“走神”就立刻用辅助比特+经典处理器把它拉回正确轨道；
• 连续100万次都不出错，才能跑完一次可实用的Shor分解。
把古典文学的思维翻译成工程语言，小白也能秒懂。

---

未来三年最值得跟进的三个趋势

• 无磁封装：用碳纳米管导线替代传统同轴，防止地磁噪声；
• 3D超导集成：把读出电路堆在量子比特上层，像造“高楼大厦”；
• 光电融合操控：用飞秒激光脉冲取代部分微波，门时间从纳秒缩短到皮秒；

截至2025年3月，英特尔已提交12nm超导工艺专利申请，预计单芯片可集成1024量子比特，届时“量子实用化”不再是PPT。
