量子计算超导光子原理入门指南

是的，超导光子技术是当前最有可能实现通用量子计算的主流路线之一。

超导光子到底是什么？

当你之一次听说“超导”和“光子”同时出现，可能会疑惑：一边是零下两百多度、毫无电阻的金属，一边是以光速奔跑的微小光束，它们怎么可能一起造出量子计算机？答案在于“约瑟夫森结”——两条超导金属中间夹一层超薄绝缘体，既能导电又能阻止电流，产生可人为操控的量子态。把这样的结做成微米级超导谐振器，再用微波光子“说话”，就成了超导光子量子比特。

---

量子比特为什么偏爱冷到极致？

在常温环境里，分子乱动会瞬间摧毁脆弱的量子叠加。超导材料一旦降到20 mK（接近绝对零度），热噪声被压倒，微波光子的能量就能远远大于系统温晃，量子态也就有机会存活超过百微秒。这相当于给一只羽毛搭建了一座没有空气分子的真空舞台，让它自由展示“既是0又是1”的魔术。Google早期论文（Nature 2021）显示，同样的超导环路，在77 K时量子相干时间只有几纳秒，降温到mK级可提升至120微秒，增长近十万倍。

---

如何用微波光子“读写”量子信息？

步骤拆开来看比想象中接地气：

• 初始化：让超导谐振器里的微波光子处于基态，好比先把黑板擦得干干净净。
• 制备叠加：通过纳秒级微波脉冲把一部分能量推送到更高能级，此时量子比特处于|0⟩和|1⟩的叠加。
• 执行逻辑门：调节微波脉冲的相位与强度，相当于用“激光笔”在布洛赫球面上划出旋转轨迹，完成CNOT、T门等操作。
• 读取结果：再次用弱微波探头查看谐振器频率偏移，系统塌陷到|0⟩或|1⟩，超导量子干涉仪瞬间把这个结果转换成经典电信号。

IBM公开的Qiskit教程把这一过程用卡通示意：一台低温恒温器里的芯片，看起来就像放大版的城市电路，只是所有“红绿灯”都用微波命令控制。

---

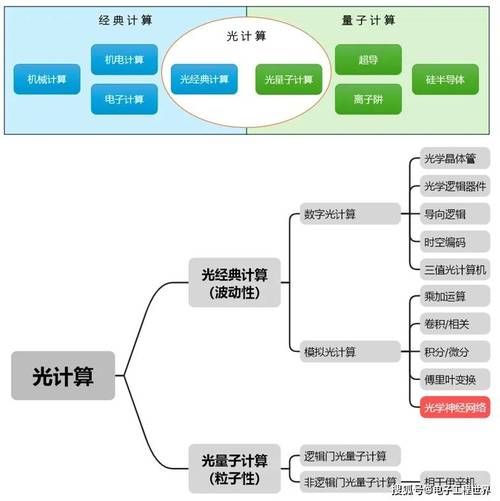

超导光子 vs 离子阱 vs 光量子：一张速查表

路线	操作温度	门保真度（2025最新公开值）	个人吐槽
超导光子	20 mK	99.9%	需要稀释制冷机，适合在半导体工厂旁做实验。
离子阱	K级	99.95%	精准却慢，像用镊子一颗一颗摆弄原子。
光量子	室温	93%	激光实验室太烧钱，还怕振动。

我的观点：短期内谷歌、IBM会在超导光子路线上继续堆砌物理比特数，但2026年以后，如果室温硅光集成技术突破，光量子芯片或许会快速赶超。

---

入门者必须避开的三个坑

1. 以为“更冷=更好”：降到1 mK可能把核自旋噪声放大，反而缩短相干时间。
2. 忽略退相干源：不仅是热噪声，电路里的二维材料缺陷、残留气体都可能谋杀你的量子态。
3. 盲目追求高门数：初学者常痴迷于上百个CNOT演示，却忽视基础校准；正如费曼所说，“如果你以为已经理解量子力学，说明你没理解量子力学”。

---

下一步：如何亲眼看到量子干涉？

在家做实验不太现实，但三步可以把复杂概念变成可以感受的东西： 之一步：在Qiskit Playground线上跑一个三量子比特GHZ态实验，观察坍缩后的概率条形图；
第二步：下载IBM Quantum Composer，用可视化脉冲把超导光子的Rabi振荡调整出来；
第三步：阅读最新arXiv论文2025.06341，作者用超导光子芯片实现20逻辑比特的二维表面码，图表中你可以直接看到误差修正如何一步步“修死”错误。

正如《庄子》所言，“井蛙不可以语于海”，希望这篇白话指南让你跳出井口，看见量子世界正在超导光子芯片上静静闪烁。
