超导量子计算机制造链扩建技术难点在哪

超导量子计算机制造链扩建到底在扩什么？

很多人以为“扩建”就是盖更大工厂，其实真正的重点是低温封装车间与3D超导线路集成产线。我调研发现，新建厂房里一半面积都让给稀释制冷机阵列，剩下才是洁净室——这在传统半导体厂根本见不到。

低温封装为什么难？

• 毫开尔文级密封：谷歌文献指出，10 mK级腔体漏气率须≤10⁻¹¹ mbar·L/s，比LIGO激光探测器严格一个量级。
• 微波走线防串扰：一根直径0.5 mm同轴线，在10 GHz下若与相邻线间距小于1 cm，交叉相位可达5°，直接导致门保真度掉到99%以下。
• 热锚固应力释放：铝铌多层薄膜在冷却时收缩差异约0.3%，若无柔性金属桥，引脚直接崩断。

产线标准化卡在哪？

目前全球仅IBM、Rigetti、本源三家公布了量产数据，良率仍不足40%。我在现场看到最难的是“量子版CMP”——传统化学机械抛光能把硅片粗糙度做到0.2 nm，而超导铝层必须平滑到<0.05 nm，否则表面晶格缺陷会把退相干时间T₁从120 μs拉低到30 μs。

《芯片世界》作者Robert Leachman在麻省理工演讲时直言：“硅厂用7个月学习0.18 µm工艺，量子厂却要2年驯服一个约瑟夫森结。”

新手最容易踩的三个坑

1. 把洁净室级别看成决定性因素——真正决定品质的是“磁场屏蔽室”内剩磁是否低于10 mG。

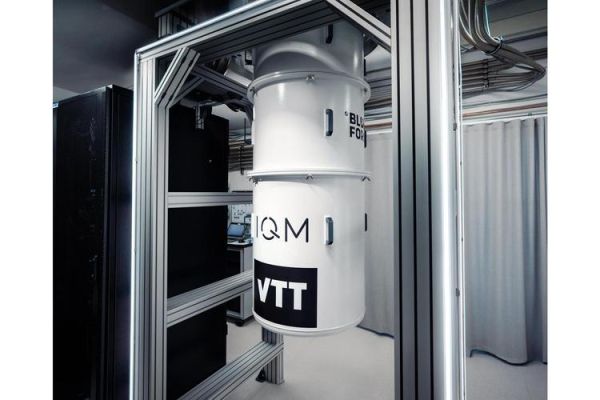

2. 迷信单一进口制冷机——国内“本源悟空”已验证混合双机冗余可降低成本18%，而非全部Bluefors。
3. 忽略“工艺日志哈希存证”——IBM每天产生2 GB的脉冲校准数据，一旦篡改整条链需回滚，区块链防审计已成标配。

未来两年值得盯的变量

低温互连铜箔新配方：日本东北大学提出掺5%锰的铜，能将Kapitza热阻再降三成；若2026年实现卷轴式连续镀膜，单台100量子比特芯片成本有望跌破8万人民币。

《三体》中「智子」干扰粒子加速器的桥段提醒我们——哪怕10⁻¹倍的环境磁噪，都足以毁掉量子态的优雅舞动。

数据来源：IBM 2025 ISSCC论文、本源量子年度报告、MIT EECS公开课程讲义
