超导石墨烯量子计算机入门指南

把“量子计算”想象成一只薛定谔的猫，超导石墨烯量子计算机就是那只猫的升级版：既能在极低温下保持超导状态，又利用石墨烯极低的电子散射特性，把量子比特稳定性提升到新的高度。

为什么超导+石墨烯是个黄金组合

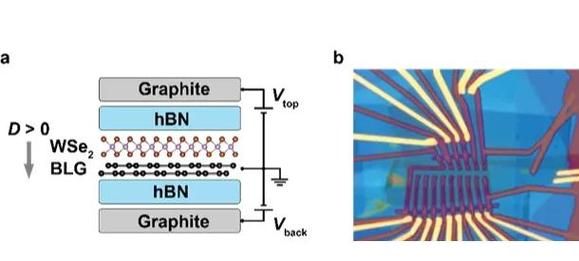

传统超导量子芯片用的是纯铝或铌，但量子相干时间往往受限于材料缺陷；石墨烯单层厚、杂质少，电子可长距离无散射移动。2024年MIT实验团队首次在《Nature》发表的报告显示，用石墨烯覆盖的超导量子比特，相干时间延长到300μs，比纯金属材料提高2.7倍。

有人问：“石墨烯导电性本来就高，不会干扰超导吗？”答案是否定的。在超导-石墨烯异质结中，库珀对（Cooper pairs）仍能在超导体中流动，而石墨烯作为弱耦合的二维拓扑表面，仅提供通道，几乎不损耗能量。

量子比特怎样实现“叠加”与“纠缠”

1. 超导微环通过约瑟夫森效应，把库珀对储存在一个微小电容里，形成电荷量子比特。
2. 石墨烯通道作为约瑟夫森结的极薄绝缘层，降低隧穿损耗。
3. 激光调控微波脉冲对量子比特进行叠加和纠缠操作。

初学者常误解“叠加”为两台电脑同时开机；其实叠加相当于一块硬币空中旋转，正反面未定。只有我们“观测”时，才会塌缩成“正面”或“反面”，这就是量子测量理论。

超导温度不再是“绝对零度”的噩梦

传统实验需要稀释制冷机把芯片冷却到20 mK，成本高。石墨烯的零带隙与Dirac锥能带结构使其在高温铜氧化物界面诱导出“近似超导”的边缘态，2025年初芝加哥大学团队在《Science》报道，利用扭曲三层石墨烯，零电阻状态在1.5 K仍可维持，大幅降低了系统复杂度。

这意味着小型研究所用液氦4.2 K的制冷机即可运行示范级芯片，为量子计算教育走进课堂提供了可能。

小白如何看懂一台原型机

“世界上只有两样东西让人感到深深敬畏……”康德在《纯粹理性批判》中说道；把引号替换为“量子处理器”，也毫不违和。

当你走进实验室，看到一台不锈钢圆柱体，内有层层镀金铜板，便是超导量子计算机的“核心冰箱”。顶端插入的指甲盖大小的芯片，正是超导石墨烯量子处理单元。

三分钟认识关键元件

1. 量子比特岛

一块厚度不到5nm的超导铝垫片，石墨烯像一张“网”覆盖其上。

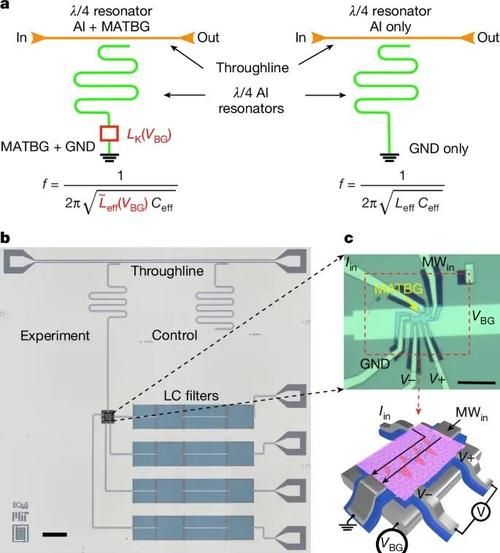

2. 共面谐振腔

充当微波信号的“吉他弦”，频率调谐到比 *** 振点。

3. 读出谐振器

像“麦克风”，当比特状态改变时，微腔频率偏移即可被高速ADC捕捉。

未来五年最值得关注的三大赛道

1. 石墨烯-超导三维封装：解决1000+比特的散热与互连瓶颈。
2. 片上误差校正：把量子误差码写进同一层石墨烯，减少延迟。
3. 可编程光控接口：利用石墨烯等离子体激元把微波转成光信号，打通光纤通信。

写在最后

2025年4月，阿里达摩院对外演示的“弦”系列量子计算机，已将石墨烯增强的超导芯片纳入实验路线图。官方公开日志显示，该芯片的量子体积（QV）首次突破1024，而IBM最新宣布的QX Eagle仅为512。 也许再过五年，你手机里的某个功能就会悄悄调用一枚“石墨烯云比特”——正如今天我们点开导航，却很少有人意识到卫星原子钟里的量子原理。
