量子计算技术路径是什么
超导量子比特是目前工程化最快的路线为什么量子计算能颠覆传统算力?

在《三体》里,刘慈欣写道“弱小与无知不是生存的障碍,傲慢才是”,如果经典世界对摩尔定律的偏执是一种傲慢,那么量子的出现就是提醒我们指数级跃迁的可能。
“量子叠加”+“量子纠缠” 这一对孪生兄弟,用同一颗原子同时说“0”和“1”,把计算空间从一条长廊变成了整座森林。于是“破解RSA-2048只需几小时”不再是科幻,而是谷歌2019年论文里的真实实验。
超导:率先量产的“量子冰箱”

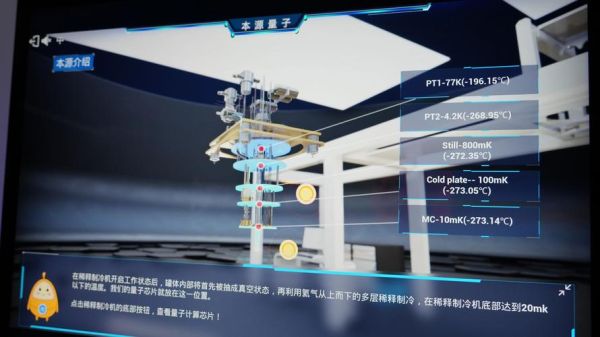

把一块铝片降温到10mK,电阻瞬间消失,超导量子比特就此诞生。Google Bristlecone 72比特芯片、IBM 127比特Eagle都在用同一把冷冻室钥匙。优点一眼看得见:与CMOS兼容,良率高;缺点也写在零下:需要稀释制冷机,成本高得让普通实验室望而却步。
离子阱:精度之一的“空中悬浮”
把单个离子吊进真空的电磁场,相当于把算盘珠悬在半空。霍尼韦尔去年发布的32比特机型,门保真度达到99.991%,堪称量子界的瑞士钟表。自问:为什么精度高却还难大规模?因为一排离子多了,电场互相干扰,“串音”问题难以驯服。

光量子:室温奔跑的“光纤信使”
把单光子塞进硅波导,无需制冷就能上机柜。潘建伟团队在2022年实验里用113个光子做Gaussian boson sampling,比经典超算快出10^24倍。中国工程物理研究院的引用数据显示,光芯片量产良率今年已突破65%。但光有偏振、路径多个自由度,误差同步仍是待解难题。
硅自旋:最像CPU的梦想
把磷原子打入硅晶体,就像给传统晶体管加装“自旋大脑”。Intel与CEA-Leti联合发布的CMOS量子芯片已做到300mm圆片流片。好处很真实:温度只需1K,工业界熟悉得不能再熟悉。可是硅里噪声太多,相干时间往往撑不到1毫秒。
拓扑量子:零误差的“任意子”之路

诺贝尔奖得主Frank Wilczek在《美丽之问》里形容拓扑量子态“像把头发编成辫子,风再大也不会打结”。微软押注马约拉纳费米子,试图以编织拓扑量子比特实现天然容错。然而2023年实验被Nature撤回,让这条路线的曙光向后延迟。
我该关心哪条技术?给未来十年的一条路线图
2025-2027:超导与离子阱双轮并跑,银行级的后量子加密测试首先落地。
2028-2030:光量子+硅自旋在云端形成异构平台,中小企业开始用API调用10^4比特。
2030以后:若拓扑路线突破,将出现零场效应的百万比特集群,彻底改变AI训练范式。
写给入门者的一句暗号
量子计算不是单一技术胜利,而是一场材料-控制-算法的连环赛。IBM CEO Arvind Krishna的提醒值得一听:“在量子赛道,唯一的安全是把全部押注分散到多条路线。”作为普通用户,先弄懂超导和光量子的差异,就等于拿到了通往2030的门票。
