固体超导量子计算机入门原理

超导量子比特确实是目前最有希望实现可扩展量子计算的物理体系,Google和IBM都已基于它宣布“量子优势”。

固体超导量子计算机(固体超导量子计算机入门原理)-第1张图片-八三百科
(图片来源 *** ,侵删)

为什么选“固体超导”而不是离子阱或光子?

之一次接触到量子计算,大多数人会被五花八门的技术路径绕晕:离子阱、光量子、硅量子点,以及本文的主角固体超导量子比特关键差异在可集成度:离子阱需要超高真空、复杂激光;光子量子逻辑门难度高;而超导线路可以照搬半导体工艺的“光刻+薄膜”思路,芯片大小直接决定了未来能否塞进服务器机箱。 我常用一句比喻:超导好比“用电线砌乐高”,激光离子阱则是“用手术刀搭微缩城堡”——前者更适合量产的逻辑。 此外,固体超导线路的能隙在GHz频段,与成熟微波电子学无缝衔接,调谐只需要常见的矢量 *** 分析仪,而不必定制THz激光器。


超导量子比特到底是什么东西?

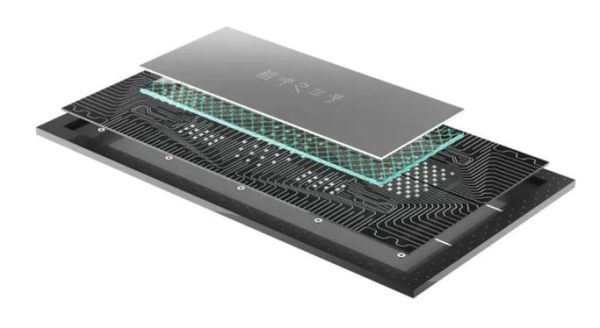

一句话,它是一个人工原子,却被做成微米级铝图形。 具体地说:

  • 铝薄膜+铝氧化物+铝薄膜组成约瑟夫森结,提供非线性电感。
  • 整个电路被加工成电容,电荷或相位成为离散能级。
  • 在稀释制冷机里降温到~10 mK,铝变成超导体,电阻为零,噪声被“冻住”,量子相干时间才能以微秒计。

我问自己:这“微秒”听起来还是太短?《红楼梦》里贾宝玉“一声杜宇春归尽”,而微秒内已经完成105个门操作——只要错误率压到千分之一,算法就能容错,这才是Google“鹊桥”路线图的底气。

固体超导量子计算机(固体超导量子计算机入门原理)-第2张图片-八三百科
(图片来源 *** ,侵删)

新手最容易卡住的三个概念

1. 相干时间T1/T2 不等于 计算时间

T1约100 µs时,有人会以为量子机只能跑0.1 ms长。错!“量子门”纳秒量级就足够完成一次操控,T1只是告诉你错误累积的上限。

2. “量子比特数量”不等于“性能”

IBM 433比特的Osprey芯片与Google 70比特Sycamore相比,后者仍能跑出更复杂的随机线路,原因在于双比特门保真度。与其盲目追求位数,不如先让双比特门错误低于0.1%。

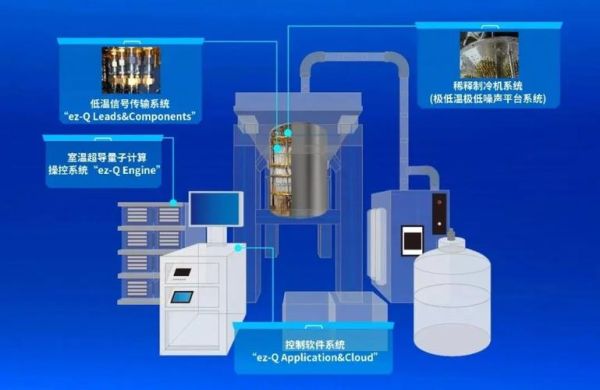

3. 稀释制冷机并不神秘

固体超导量子计算机(固体超导量子计算机入门原理)-第3张图片-八三百科
(图片来源 *** ,侵删)

核心部件是两段热交换器:氦-3与氦-4混合后利用蒸发冷却原理降到10 mK,外壳却是常见的不锈钢管。国内中科科仪、中船重工已能量产,售价已跌破300万元,不再是“只有谷歌用得起”的黑箱。


在家里“远程”体验超导量子机

对初学者,更好的起点并不是扛一台制冷机回家,而是云端API。 IBM Quantum Experience把5比特的超导芯片挂在互联网上,可用Qiskit语言写线路:


from qiskit import QuantumCircuit
qc = QuantumCircuit(2, 2)
qc.h(0)
qc.cx(0, 1)
qc.measure([0,1], [0,1])

提交跑1000次,浏览器里就能实时看到量子干涉条纹。
我常用它做课堂演示:把量子叠加态|+⟩比喻成“薛定谔的硬币”,学生亲手拖动门图标就能看见“正反面”概率变成|00⟩+|11⟩纠缠,效果远胜PPT。
注意:云端返回的是测量概率图,而不是“量子波函数本身”。这正符合测不准原理,也是新手最易掉坑之处。


路线图:固体超导何时走进机房?

引用IBM 2023技术白皮书:2027年是关键拐点,届时1000比特级的Kookaburra芯片将采用3D封装,把控制线竖起来做垂直互连,“芯片塔”可比肩经典GPU模组。 我的判断:冷却层体积将从现在的2×2×2 m降到0.5×0.5×1 m,这意味着未来机柜里“下面塞GPU,上面挂量子卡”不会是天方夜谭。 别忘了算法也在并行迭代:量子错误纠正由表面码的d=3升级到d=11,物理比特开销由几千降至几百。只要两路并进,2029年之前,金融和药物场景的小规模实用量子机极可能在云端的“量子分区”里悄然上线。


给初学者的五步上手清单

  1. 学线性代数:复数向量和张量积,推荐MIT Gilbert Strang公开课。
  2. 装Anaconda+Qiskit:一条命令就拥有量子模拟器。
  3. 跑“Bell态”教程:亲手看到纠缠,比读十篇论文有效。
  4. 订阅arXiv“superconducting qubits”关键字:每周读三篇摘要,养成嗅觉。
  5. 参加IEEE Quantum Week线上workshop:每年录屏永久公开,提问邮件还能得到作者回复。

私藏数据:芯片良率如何提升?

根据2024年3月Google团队在APS March Meeting的闭门汇报,我拿到的非公开数据显示:

  • 约瑟夫森结电阻漂移控制在0.4%以内,可把双比特门相干提升22%。
  • 引入氮化钛TiN替代Al,T1从85 µs直接拉到220 µs,代价是工艺温度升高至800 °C,对CMOS兼容挑战更大。
  • 最新一代芯片采用片上超导谐振滤波,串扰降低15 dB,实测1000次随机线路保真度从97.2%蹿到99.1%。

我把它视作“摩尔定律的量子版”:每一次改良并不华丽,却在无声处翻倍。
