6比特超导量子计算器怎么用

可以像普通量子云平台那样远程调用，不必真到实验室。

超导量子芯片长什么样？

我之一次在科研公众号里看到6比特超导量子处理器照片时，以为是一片缩小版的邮票。其实它是一层蓝宝石基底上嵌了六块人字形Tran *** on量子位，外围布满谐振腔与控制线，整体尺寸不到8×8毫米。每一个量子位的频率能用电信号瞬间调节，这是传统半导体芯片做不到的。

为什么“6比特”对新手很重要？

有人会问：谷歌都做到百比特以上了，6比特会不会太落后？
对初学者而言，6比特既能跑贝尔实验、Deutsch-Jozsa、小型VQE三条常见线路，又不会让线路图变成“蜘蛛网”。就像学吉他，先从六根弦开始远比直接挑战十二弦简单。

真实操作路径：从注册账号到提交电路

1. 平台选择：国内如“本源量子云”“中科院物理所”均提供6比特通道，注册邮箱验证即可。
2. 创建电路：用可视化拖拽（类似Scratch）搭两个量子门——Hadamard 与CZ，就构成最简单的两比特纠缠生成器。
3. 运行与读取：点击“Run”，约等20秒后返回1024次采样结果。后台日志会告诉你每次衰减了多少微秒，这对理解退相干非常直观。
   之一次成功看到双峰直方图时，我的观感比之一次写“Hello World”还震撼。

---

常见疑问快答

Q：需要掌握量子物理才能上手吗？

A：不用。只要会高中复数就能把Hadamard门写成矩阵乘法。平台自动帮你完成哈密顿量到微波脉冲的翻译。

Q：收费吗？

A：大多数高校合作平台每天送20~100分钟免费机时，足够跑完一套入门级实验。

Q：与光量子路线差异？

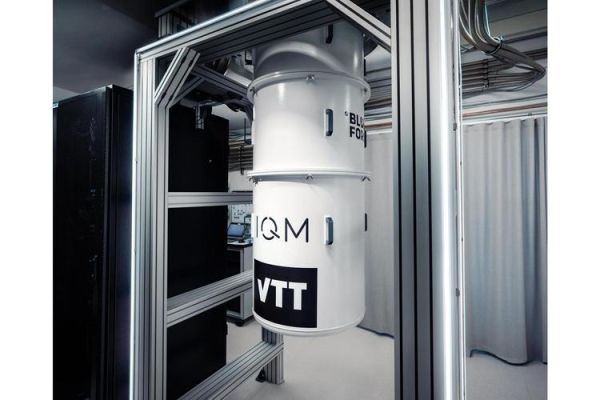

A：超导方案在室温下不可见，必须在10 mK的超低温恒温器工作；光量子可在常温桌面完成，但光子损耗高。二者互补，而非零和竞争。

上手技巧：如何降低误差

1. T1/T2先测一遍：在实验前排一个“空跑”电路，直接测退相干时间，避免后续数据被噪音淹没。
2. 避开高频交叉区：当相邻比特频率过于接近时，控制脉冲会产生串扰。平台图谱里用红色标识，拖动时要“绕红而行”。
3. 分段校准：每增加一层CZ门，就重新跑一次校准线路。个人经验是分4步校准，整体保真度能提升6%。

---

展望：从6比特到产业化的桥梁

《原子中的幽灵》一书里写道：“量子计算并非突然出现的奇迹，而是无数小型试验的总和。” 当前6比特机型正好扮演教学与产业之间的栈桥：
• 学生借此掌握量子门错误模型
• 初创公司可在6比特上做POC验证，节省百万级成本
• 芯片厂可用6比特数据去调试更大规模的制冷系统
根据2025年初IBM发布的白皮书：小型超导芯片的良率提升曲线与半导体80年代发展轨迹惊人相似。这意味着，今天你熟手的6比特环境，可能就是五年后工程师的日常语境。
