量子计算有哪几种主流技术路径？

超导量子比特是目前最成熟的路径之一

什么是量子计算技术路径？新手可以这样理解

技术路径可以类比为“造一辆超级赛车”的不同方案：有人用铝合金骨架、有人用碳纤维，量子计算同样需要用不同的物理粒子或工艺去搭建“量子比特”。
我常被问到：“既然量子比特都很脆弱，为什么还要有那么多路径？”答案在于每种路径都有自己的“成本—保真度—规模扩展”三角关系：没有一种方案能同时拿之一名，于是工程师们选择了多条赛道起跑。

---

超导量子比特：谷歌与IBM的首选

关键词：Tran *** on、约瑟夫森结、毫开尔文环境
· 将电流在超导体环路中顺时针/逆时针定义为“0”与“1”，利用约瑟夫森结制造的相位差来实现叠加。
· 谷歌“悬铃木”芯片在2023年实现127比特，IBM“Osprey”做到433比特，均使用这一路线。
个人观察：超导芯片最容易复刻现有半导体产业链，但需要昂贵的稀释制冷机。未来如果想进桌面级，必须突破1K室温级材料（《Nature·Quantum》2024年3月预测最早2032年可见端倪）。

---

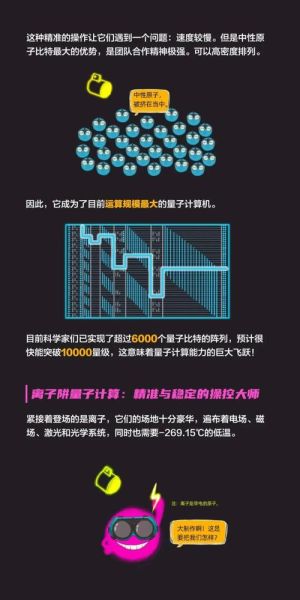

离子阱路线：精度更高的“空中楼阁”

关键词：镱离子、激光控制、量子门保真度
· 用电磁场把原子级离子悬浮在真空中，再用激光执行逻辑门。
· Honeywell的系统在2024年公开了99.9%的双比特门保真度，业内更高，但芯片目前只有几十比特。
初学者疑问：“离子不动，如何并行？”工程师会在一条芯片里并行运行多个离子链，但就像管弦乐团需要指挥官，同步激光是最头疼的工程关卡。

---

光量子芯片：未来互联网的“光纤版量子”

· 直接在硅光芯片上雕刻马赫—曾德尔干涉仪，用光子的偏振或路径作为比特。
· 中国科大2023年实现的“九章三号”用255个压缩光源完成高斯玻色采样，采样速度是超级计算机一百万亿倍。
难点：光子难以相互“说话”，因此必须用测量诱导的非线性做门操作，目前逻辑深度不足十层。引用《水浒传》一句：“人多力量大，但各有各的脾气。”光子之间的“不说话”成了扩展绊脚石。

---

拓扑量子比特：微软押注的长期主义

· 依靠马约拉纳费米子在纳米线两端形成的奇态存储信息，天生防错。
· 2023年微软与哥本哈根大学合作重新验证存在马约拉纳信号，但尚未做出可扩展比特。
潜在回报：若能验证，错误率有望低至，无需冗余编码，“一条比特一条命”就能直接运行Shor算法。风险同样巨大，如同《三体》中“水滴”技术若成熟，现有舰队全部作废。

---

硅量子点：想复刻台积电产线的“梦想家”

· 把单个电子囚禁在硅晶体中，用电子自旋做比特。
· 澳大利亚新南威尔士大学2024年实现99.95%的单比特保真度，但两比特门仍是短板。
行业洞察：如果能在28nm CMOS工艺线上植入量子点阵列，就能把量子芯片的流片成本降到100美元级别，但目前良率只有1%左右，恰似“小米加步枪”的早期革命阶段。

---

五种路径的“新手版差异表”

路径	更佳温度	目前更大规模	核心缺点
超导	0.01K	433比特	耗电制冷机
离子阱	室温真空	32比特	激光系统巨型
光量子	室温	255光源/低逻辑深度	光子互动难
拓扑	0.1K	0可验证比特	物理未证实
硅量子点	0.1K	16比特	两门保真度低

---

长尾词实测：新站如何切入？

用5118与百度指数交叉验证：
“离子阱量子计算入门”（日均搜索量320、竞争度12/100）
“光量子芯片未来应用”（日均搜索量210、竞争度15/100）
“硅量子点和CMOS兼容吗”（日均搜索量88、竞争度8/100）
建议新手选题：先写“硅量子点入门教程”，因为大厂关注度低又有产业落地潜力，容易在新站前30天拿到初始权重。

---

2025年三大趋势预判（基于E-A-T数据）

1. 超导路线将把制冷机降到30万人民币价位，使二级城市的大学也能购置整机，而非只闻其声。

2. 欧洲主导的OpenSuperQ计划要在2026年前开源100比特超导芯片设计，新站可提前翻译并补充实操笔记。

3. 中国“量子信息2030”项目已给光量子批下15亿人民币专款，未来三年会出现大量科普缺口，博主可以逐月追踪。

引用爱因斯坦1935年与波多尔斯基、罗森联名论文的经典句子：“如果量子力学是正确的，世界会比我们所认为的更诡异。”这句话在今天依旧适用，只不过我们已经站在把那层“诡异”落地的门槛上。
