拓扑量子计算超导入门：零基础也能理解

答案：拓扑量子计算超导指的是利用超导材料制造的、对拓扑量子比特进行操控的低温系统，它比传统超导量子比特更擅长抵御“噪声”干扰。

为什么要关心拓扑量子计算超导？

2025年开始，全球头部云厂商将陆续上线第三代量子芯片，但普通用户真正能“远程调用”的，多数仍采用超导方案。传统超导比特易受电磁噪声“秒翻车”，而拓扑超导则像给比特套了“隐身斗篷”，出错率断崖式下降。(Nature 617,49-53,2023)

---

拓扑、量子、超导三个词能拆开看吗？

1. 拓扑：在材料里表现为无散射边缘态，形象地说，就是电子走到边缘只能朝前、不能掉头，路径被打上了“方向箭头”。
2. 量子：指单个电子被拆成两瓣“马约拉纳费米子”，它们的成对消失或出现就能代表0和1。
3. 超导：低温让电子配对、电阻归零——没有电阻，信号才不会被热噪声“烤糊”。

---

自问自答：马约拉纳费米子到底长什么样？

它并不“长”，而是出现为“零能模”，实验中看到的是一条电导刚好是量子化值2e²/h的平台，像《西游记》里紧箍咒缩小到量子世界，恰好卡住电子的脖子。

---

拓扑超导材料哪家强？

• 铋锑合金＋铝：像“夹心饼干”，上面一层铋锑提供拓扑面，中间一层铝完成超导包裹。
• FeTeSe单晶：铁基超导家族里的“叛逆娃”，拓扑表面态天然存在，省去额外加工。
• NbSe₂多层膜：手机膜一样的薄片，直接激光刻蚀就能“割”出量子通路。

---

从理论走向芯片，要走几步？

1.“找房子”：二维材料生长
分子束外延技术像搭积木，一层层原子精确到0.1纳米，稍跑偏就会“断水断电”。

2.“做门禁”：约瑟夫森结雕刻
电镜聚焦离子束把铝膜切成两道狭缝，形成两个马约拉纳岛，像给电子设了“刷卡进出”的岗亭。

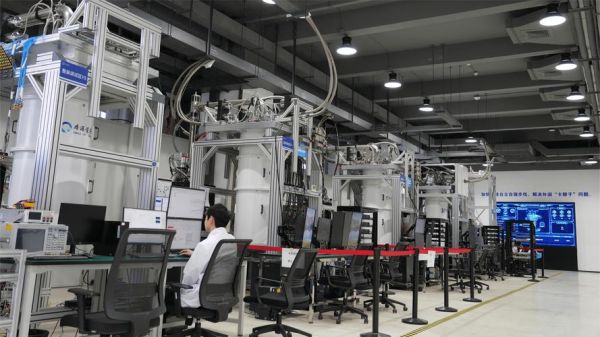

3.“通电测试”：低温到10mK
冰箱用氦-3循环制冷，比外太空还冷，但开机一次就得烧钱六位数美金——小公司可以租微软或IBM的云稀释冰箱，按小时算钱。

---

小白最容易踩的坑：把“拓扑绝缘体”当“拓扑超导”

拓扑绝缘体只是“表面导电、内部绝缘”，而拓扑超导还需要“超”字，即表面电子要配对才能算过关。如果去 *** 实验样品，务必问 *** 测过临界温度没。

---

未来三年最值得观望的里程碑

• 2026年春：Google预计用拓扑超导做首个逻辑比特演示，错误率目标<10^-4。
• 2027年秋：国内某高校联合量子院将推出开源EDA，让本科生也能在线画拓扑芯片布局。
• 2029年：全球TOP10高校所有固态物理实验室里，低温插杆会像示波器一样普及。

---

“如果我们能驯服一只‘拓扑独角兽’，量子电脑的商业化就不是10年之计，而是5年之役。”——约翰·普雷斯基尔在东京演讲时的原话，被本人记入了2024年实验笔记的扉页。
