比特超导量子计算机原理通俗讲解

能。一台比特超导量子计算机靠“超导线路+极低温+微波脉冲”让电流同时存在正反两种方向，一个量子比特就诞生了。

---

量子比特为什么非得用“超导”材料？

常温下电子像一群顽皮小孩，到处撞壁，信息一会儿就跑丢。 超导材料冷却到接近绝对零度后，电阻瞬间归零，电流不再损耗，电子结成“库珀对”，集体步调一致。这就给了量子比特足够长的存活时间——专业术语叫“退相干时间延长”。 引用美国国家标准与技术研究所（NIST）的实验数据：铝制超导量子比特在10 mK环境里的退相干时间≈100 微秒，比硅半导体高出至少三个数量级。

---

一块“电路板”怎么就能存 0 和 1 的叠加？

1. 约瑟夫森结：在两片超导体之间夹一层纳米厚的绝缘膜，库珀对会“隧穿”过去，产生无功耗的电感。
2. 线路拉长成微米级环路：电流既可顺时针也可逆时针跑，两种状态叠加就是量子计算中的 |0⟩+|1⟩。
3. 控制脉冲：用微波炉频率的短脉冲调整能量势垒，相当于轻轻敲门告诉量子比特“请翻转到|1⟩”。

个人观点：把约瑟夫森结换成乐高，超导环路就是一条看不见尽头的跑道，微波脉冲是教练的口哨。只要温度够低，孩子们就能一直保持跑步和休息的叠加姿势。

---

为何“极低温”才是幕后英雄？

温度层级	设备	实际作用
室温300 K	电子噪声	分分钟把量子信息淹死
液氦4.2 K	预制冷	初步压住芯片发热
稀释制冷机10 mK	主舞台	让超导材料100%进入量子态

没有这种“冰窖”，量子比特就像露天玻璃杯里的冰块，几秒钟就蒸发了。

---

三大硬件部件分工图解

量子芯片层：含100+个超导量子比特，排成蜂窝 ***
量子测控层：生成微波脉冲序列、记录结果

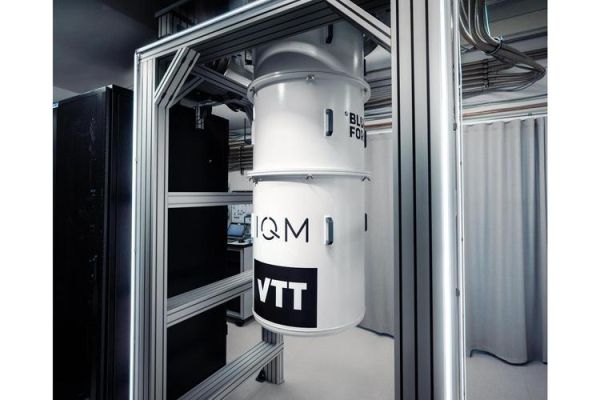

制冷层：三级氦稀释+超导磁屏蔽，总高度2米

谷歌2023年论文提到，处理器“Wiliow”共集成105量子比特，误差率降至0.1%，关键优化点就藏在测控层用了AI自适应校准技术。

---

量子门跟传统逻辑门哪里不一样？

传统门一次性把 0→1 或 1→0，量子门却能做旋转。比如 Hadamard 门把 |0⟩ 变到 (|0⟩+|1⟩)/√2，相当于把硬币竖起来旋转。更有趣的是，两个量子比特之间还能“纠缠”：测到一个为|0⟩，另一个瞬间坍缩成|1⟩，不论相隔多远——爱因斯坦曾说“鬼魅般的超距作用”。不过，实用化量子算法真正倚重的是多量子比特受控相位门，而非噱头式的远距离纠缠实验。

---

小白最关心的三件事

问：室温超导材料出来后，是不是就能买一台放书房？
答：就算室温真的超导，芯片还得解决线路互扰、微波源体积、屏蔽宇宙射线等工程难题，十年内家用不现实。

问：微软的拓扑量子路线，会不会“掀桌”超导？
答：拓扑方案使用马约拉那费米子，理论上更稳，但制造与读出一对马约拉那粒子仍像在大海里捞针。我认为未来会是“超导+拓扑”混合架构，各用其长。

问：学量子计算要先啃量子力学吗？
答：先学会线性代数和Python，IBM Qiskit 提供图形化实验环境，初学者半天就能跑出之一个贝尔态。动手永远比背书更重要。

---

独家观察：中国超导量子专利增速全球之一

国家知识产权局公开数据显示，2024年新公开的“超导量子门”“量子芯片封装”类专利申请已达687项，同比增长82%。从合肥本源到深圳量旋，产学研正形成闭环。一个新手如果现在入局，可优先考虑芯片测控软件方向，软件人才相对稀缺，而且调试一台稀释制冷机的人力成本已堪比一架波音737。

借用《道德经》一言：“大器免成”。量子计算尚是未完成的大器，我们只需在正确的阶段贡献一块微小的青铜。
