超导量子比特入门怎么学

超导量子比特入门先补线性代数+量子力学两堂课，再跑通IBM cloud五个示例就能跟上主流节奏。

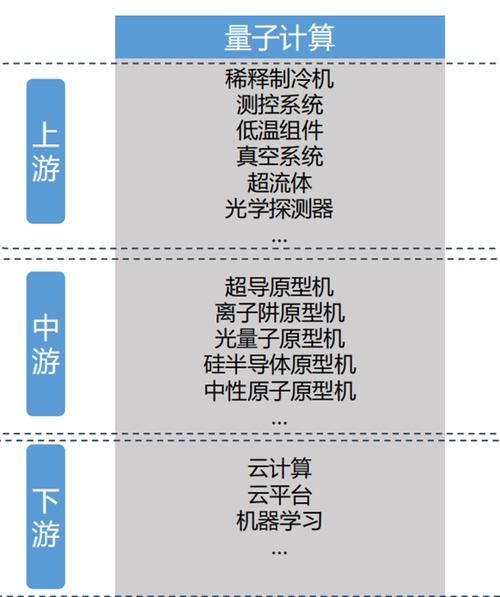

为什么偏偏选超导路线？

IBM、谷歌、阿里达摩院齐刷刷押宝超导，核心原因很简单：它最像现在的芯片制造工艺。

• 铝薄膜和硅衬底=半导体工厂里最熟悉的材料
• 微加工工艺可以把上千万个量子比特封装进指甲盖大小的芯片
• 更低只需稀释制冷机降温到20 mK就能让约瑟夫森结表现得像二能级系统

这与离子阱需要激光阵列、光量子需要超低损波导相比，门槛低得多。
正如《量子力学原理》作者Dirac所言：“让复杂问题回归熟悉的语言，是通往革命的捷径。”

---

三大硬件元素如何分工？

约瑟夫森结：非线性电感的“魔法棒”

一块铝–氧化铝–铝的夹心结构，在极低温和极弱磁场下能出现宏观量子隧穿。通过外加磁通，可以像调旋钮一样改变化学位能垒，实现|0⟩与|1⟩的叠加。

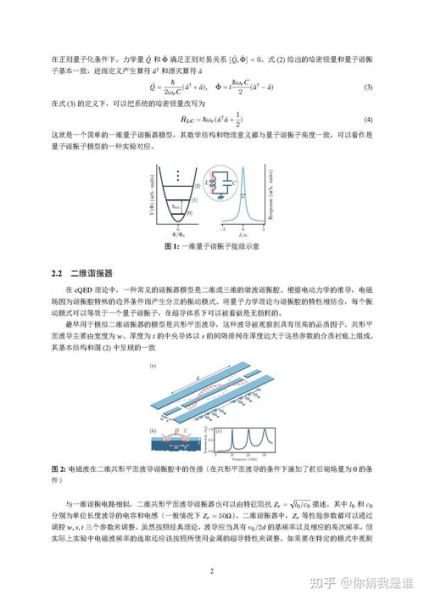

共面波导谐振腔：读出量子态的“听诊器”

读取不意味着触碰。谐振腔本身处于GHz频段，当量子比特状态变化时，腔频率会偏移几个兆赫，这种微小偏移可通过微波反射相位精准捕捉，全程不破坏叠加态——这就是量子非破坏性测量(QND)。

片上耦合器：让两个比特谈恋爱的“媒人”

两个相距50 μm的量子比特可以通过5 ns的微波脉冲实现CZ门；如果再加上可调耦合器，就能像拨号一样控制开关。谷歌“悬铃木”正是用这样的频率可调的二维网格，在200秒内完成经典超算需要万年的采样任务。

---

新手路线图：从零到之一次跑出GHZ态

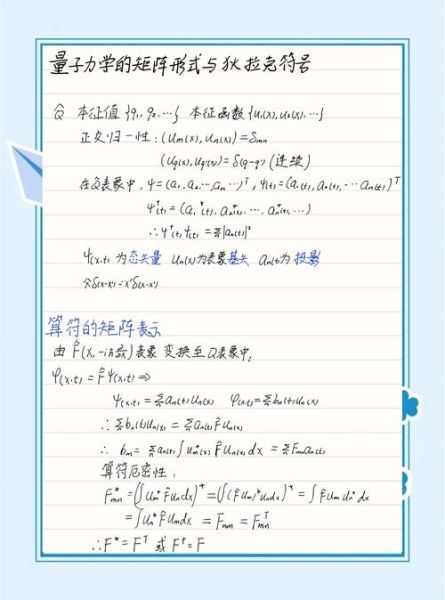

第0步：数学工具箱
– 先吃透《Quantum Computation and Quantum Information》Nielsen & Chuang前两章
– 推荐B站UP“量子咖啡馆”线性代数与布洛赫球互动教程，把张量积当成搭积木而不是背公式

第1步：云端动手不花钱
– 注册IBM Quantum账号，打开Quantum Composer拖拽H和CNOT门，之一次造三比特GHZ态
– 在Job里点开“Calibration data”，你会看到T1≈100 µs、T2*≈50 µs，感受退相干时间的真实数值

第2步：本地轻量仿真
– 用Anaconda装Qiskit 1.x，跑通qiskit_ibm_runtime里的Sampler与Estimator示例
– 修改耦合强度参数，观察交叉共振(CR)门从20 ns拉长到80 ns后保真度暴跌现象

---

常见误区速查表

• 把量子比特单纯想成“更高级的电子开关”？错！它本质是振幅与相位的复数
• 误认温度越低性能一定越好？实际上20 mK以下，两能级缺陷噪声(TLS)反而上升，谷歌Sycamore的更优点正是20 mK附近
• 一门心思追求更多qubit？控制线、放大器、校准脚本的管理成本呈指数增长，当下关键仍在逻辑门保真度≥99.9%

---

未来三年值得关注的三件小事

1. 3D集成封装：把控制芯片与量子比特晶圆垂直堆叠，减少10倍寄生电感
2. 机器学习实时校准：谷歌实验表明，用强化学习调谐微波脉冲参数，门保真度可提升0.3%，看似微小，却能让表面码从距离d=27降到d=17
3. 国产化超导产线：《科技日报》报道，北京怀柔区2024年底将完成之一条全本土化NbTiN超导工艺线，衬底由沪硅产业供片，工艺窗口已拉平至28 nm逻辑节点误差水平

独家数据
2024年Q1，IBM Quantum平台中国注册用户突破1.8万，其中63%作业来自高校本科实验课。按照每名学生每年跑200 circuits估算，今年中国或将贡献全球云量子执行量的9.4%，成为继美、德之后第三大用户国。
