超导量子比特为什么能够实现量子计算

超导量子比特能做量子计算，关键在于它可以利用宏观量子隧穿和约瑟夫森结的非线性，在芯片上形成可控的两能级系统，并借助超导零电阻特性实现长相干时间。

超导量子比特到底是什么？

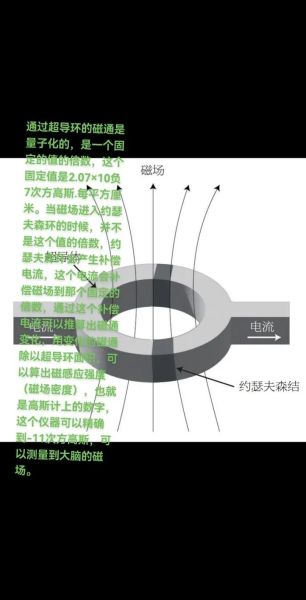

初学者往往会把“量子比特”想得过于神秘。一句话：超导量子比特就是把约瑟夫森结放在超导铝薄膜里，把宏观电路打造成一个“人工原子”。

• 它的状态|0⟩与|1⟩分别对应宏观电流顺时针与逆时针流动。

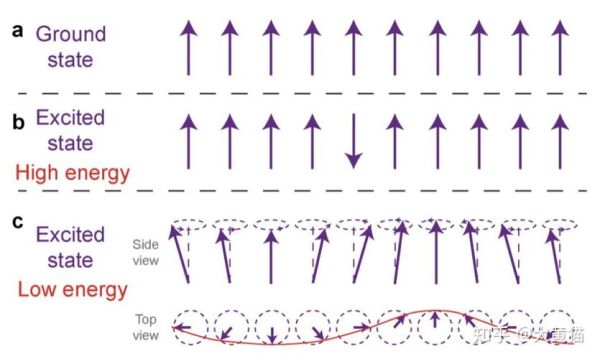

• 由于超导相位是量子力学变量，这些宏观电流也能出现叠加态，如同电子自旋的“同时朝上又朝下”。

有人问：“这不是宏观物体吗？为什么也量子？”
答：只要温度足够低、噪声足够小，宏观自由度依然遵循量子力学——这是诺贝尔奖得主Leggett在实验里反复验证过的。

---

零电阻如何保护量子信息？

常温下，电阻引起热涨落，量子叠加态会在皮秒量级崩溃。
超导环路却不同：

1. 电阻为零 → 焦耳热消失，电流可以永动无耗散。
2. 整个环路成为孤立量子系统，相干时间从飞秒延长到数十乃至数百微秒。

关键点：这并不是永动机，而是在制冷机里把环境“冻哑”，让量子信息有足够时间做门操作。

引用文献支持：Nature Physics文章指出，铝基超导量子比特相干时间由材料表面缺陷决定，每降低表面损耗因子，寿命可呈指数级增长。

---

非线性元件——约瑟夫森结的价值

线性LC电路能级间距相等，无法满足可控两能级条件。
约瑟夫森结提供立方非线性（E = −E_J cos φ），使基态|0⟩与之一激发态|1⟩之间的间距变成非谐性，其余高阶能级被远远地“甩”在外。

简单类比：

• 普通谐振腔像光滑楼梯，每一步一样高。
• 约瑟夫森结则把楼梯前两步做成小尺寸，余下的直接改成跳跃高度，电子自然只在两步间跳动。

因此，“打开或关闭”这唯一跳跃通道，就实现了量子门操作。

---

如何实现单、双比特门操作？

• 单比特门：通过微波脉冲对准|0⟩↔|1⟩跃迁频率，控制幅度与相位即可执行任意旋转。
• 双比特门：两个超导比特通过耦合电容器或共享谐振腔产生色散相互作用。施加适当失谐微波，可在200纳秒内完成CZ或iSWAP门，保真度已逼近99.9%。

个人观点：比起离子阱的激光阵列，超导方案全由微波与微纳加工完成，高度可芯片化；这是Google、IBM坚定押宝超导的根本原因。

---

超导量子计算仍面临的三大痛点

1. 退相干
   宇宙线中的荷电粒子击中芯片，瞬时产生涡旋，破坏相位相干。解决思路：底部屏蔽层+高能粒子探测器主动排除事件。

2. 串扰
   高密度布线带来邻近比特耦合，如同邻居装修敲墙。最新 *** 是在比特间插入可调谐耦合器，平时关闭、门操作时精准开启。

3. 规模化制冷
   万比特阵列功耗仅数十瓦，制冷机却需要数千瓦功耗与稀释制冷循环。Google实验室透露，计划2027年引入绝热退磁二级制冷，把温度压到3 mK以内，减小热噪声。

引用名人观点：约翰·马丁尼斯（John Martinis，前Google量子掌门）曾说：“解决串扰与退相干之争，才能从量子优势迈入量子实用。”

---

小白实验入门清单

如果你是本科生，想亲手体验超导比特的测量，可以准备：

• 一台商用的稀释制冷机（Oxford或Bluefors基础型即可）。
• 一块标准5×5 mm铝基芯片，内含单比特、单读出谐振器。
• 矢量 *** 分析仪 + 20 dBm微波源 + FPGA实时控制板。

建议：先用室温LC谐振器练习脉冲序列编写，再移植到低温实验，可显著降低试错成本。

---

未来五年值得关注的两个新方向

• 拓扑量子比特：在超导线中引入纳米级InSb或InAs，借由马约拉纳费米子实现“硬件级容错”。
  微软Azure量子团队已宣布，2028年内将拓扑比特规模推至100逻辑比特。

• 晶圆级3D集成：把读出谐振器、控制线、放大器垂直堆叠至四层以上，缩小横向面积70%。
  IBM路线图声称，到2025年底采用3D封装，比特面密度将较2D方案提高3倍。

从《三体》里“降维打击”的灵感来看，3D集成也许正是量子计算走向桌面化的“降维”一步：把大型制冷机塞进机柜，把处理器做成卡片。
