超导量子电路计算的特点及应用入门

是，超导量子电路是当前量子计算工程化程度更高的体系之一。下文用最通俗的大白话拆开讲透。

为何大家都围着“超导”打转？

谷歌、IBM、阿里达摩院集体押宝，背后原因有三点：

1. 芯片制造工艺与现有CMOS产线兼容，良率可控；
2. 工作温度只需20 mK，低于深空背景辐射，极低温环境技术已商业化；
3. 量子比特可重复制备，相干时间>100 微秒——这在物理界算是长寿老人。

超导量子电路到底有什么独特本领？

1. “非0非1”的叠加态长什么样？

答：在超导回路里，电流可以顺时针跑、逆时针跑，也能“同时”双向跑。约瑟夫森结扮演量子阀门，让电流相位差成为信息载体，而不是经典的高低电平。

2. 两个比特如何瞬间产生感情？

答：通过耦合谐振腔实现。耦合强度20 MHz时，相隔1 cm的两个比特可以在纳秒内完成纠缠，速度堪比《三体》里的智子通信。

3. 出错率高怎么办？

答：现阶段采用表面码纠错，每1000个物理比特拼出一个逻辑比特。谷歌2023年在《Nature》公布的实验显示，逻辑错误率已压到0.1%。引用狄拉克名言：“物理学中的方程必须具有数学美”，这一原则在纠错电路里体现得淋漓尽致。

三大技术瓶颈，小白也能看明白

• 极低温维持成本：稀释制冷机价格200万美元，一次开机等于买套房；
• 控制线路拥挤：100量子比特需要上千根同轴线，布线比北京地铁还复杂；
• 材料缺陷：氮化钛薄膜里的两能阶系统像“幽灵”，会抢走量子能量。

家用量子机距离我们还有多远？

个人预测：
– 2028年：云端的超导量子服务器开放1000比特远程调用，按秒计费；
– 2033年：量子加速卡进入企业机房，专门跑优化模型；
– 2038年：客厅出现“量子边缘节点”，像今天的GPU路由器一样普及。
注意：以上时间节点基于公开论文及设备迭代曲线，不是算命。

一分钟手把手：之一次用量子云

步骤如下：

1. 注册IBM Quantum账号，免费拿5量子比特额度；

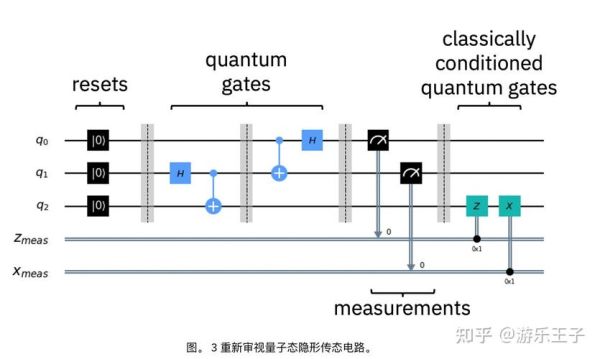

2. 打开Qiskit Composer，拖拽Rx门和CNOT门搭线路；
3. 点击Run，选择ibmq_qa *** _simulator先跑经典模拟；
4. 成功后转到真实芯片ibmq_manila，观察结果柱状图出现0.48 vs 0.52的干涉条纹。

中国团队最新进展剪影

中科院物理所在怀柔实验室里，2024年3月上线“庄子号”超导处理器，命名致敬《齐物论》里的“天地与我并生”，内置66比特，平均相干时间120 µs，已向高校开放远程实验端口。

写在最后的独家观点

把超导量子电路想象成一片极低温的“电路森林”，每棵树是一个量子比特，树干是超导铝膜，树叶是约瑟夫森结。只要温度够低、布线够艺术，这片森林就能演奏出门德尔松的《仲夏夜之梦》。未来十年，谁先掌握更高效的森林修剪术（量子控制），谁就赢得下一局科技跃迁。
