蛋壳黑陶最薄多少毫米

0.2毫米，比一张A4纸还薄

“为什么它敢叫蛋壳黑陶？”

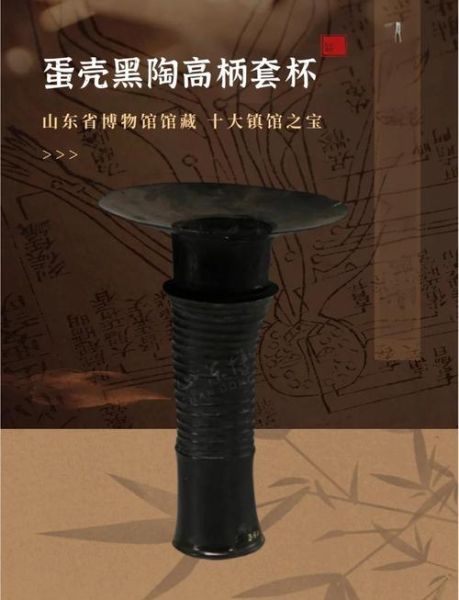

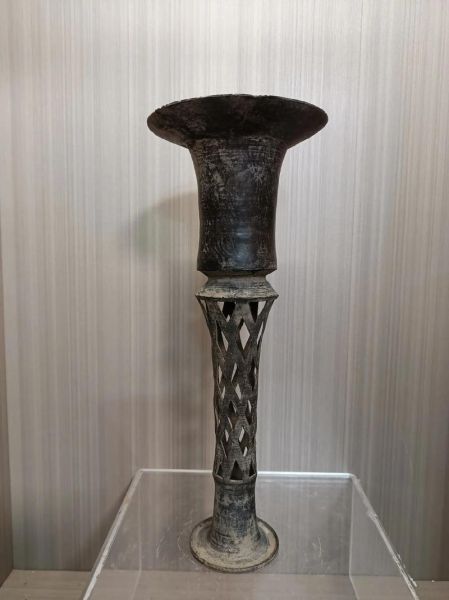

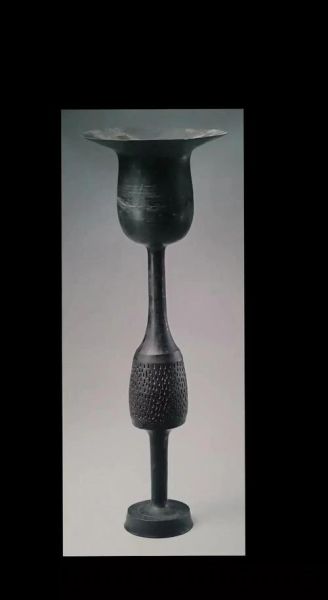

我刚入门时也有这个疑问。看到博物馆展柜里那支高柄杯，灯一打，杯壁透亮如蛋壳，才明白名字的由来。山东龙山文化先民在距今4600年前，把陶土盘到极限，再经“熏烟渗碳”，硬度却足以千年不裂。孔子在《考工记》里叹过“天有时、地有气、材有美、工有巧”，说的正是这种把脆弱玩到极致的技艺。

---

一根头发丝的差距

要点记录

• 壁厚0.2-0.5 mm：最薄处如刀刃，比家用鸡蛋壳还薄近一半
• 重量40 g上下：与一枚大鸡蛋相当，拿在手里轻若无物
• 渗碳层0.1 mm：黑色不是涂的，而是烟熏让碳离子进入分子缝隙

亲自上手复刻时才懂，轮盘转速低于每分钟120圈就无法拉得如此均匀。任何一点手抖，次日就会裂成两半，像极了老舍《茶馆》里那把好壶，“一碰就碎，不碰也悬着心”。

---

“黑是怎么来的？刷漆吗？”

不是。入窑到900℃时封闭通风口，松木或稻草闷烧，碳烟钻进气孔，像墨汁渗宣纸。自然冷却后再抛光，乌光内敛，所谓“黑如漆，亮如镜，薄如纸，硬如瓷”。英国陶艺家Bernard Leach曾把残片带回欧洲实验室，测得表面摩氏硬度6.5，与钢刀平级。

---

新手从零开始的复刻笔记

我跟着济南非遗传承人王师傅学了六周，把要点拆成三步，给完全零基础的人看：

1. 选土
   黄河细胶土：黄河古道沉积层，粘性好、杂质少。
   晾晒后过200目筛，加老坑蚌壳灰5%防裂。


   （图片来源 *** ，侵删）

2. 拉坯+利坯
   薄胎的秘密在二次利坯：之一层拉完阴干到皮革硬度，再用利刀旋掉三分之二厚度，“一刀不匀，全盘皆毁”。

3. 渗碳火候
   当温度计攀到900℃，迅速用铁板封门。烟熏10分钟后，温度回落50℃立刻揭封让氧气进入，黑色锁定。

---

常见翻车现场与对策

症状	原因	一招破解
底部炸裂	壁厚差超过0.1 mm	利坯时底留3mm缓冲带，最后再用刀片轻刮
渗碳发花	木柴潮湿导致火苗忽大忽小	木柴提前烘干48小时，分三次投放
表面白点	细砂没筛净	过筛后再用磁棒滚动吸铁砂

---

“能用来喝茶吗？”

官方口径：不建议。杯壁太薄，骤冷骤热会瞬间开裂，只能静赏。不过景德镇最新推出的“微晶改良胎”，壁厚增至1.2 mm，渗碳层改为二氧化钛镀膜，已在试产中……我把试用杯寄给三位茶客，一周回弹：茶香略受陶味干扰，但热度曲线平稳，或许2026年就能真正端起黑陶喝一杯热普洱。

---

给入门者的一周实践计划

• 第1天：去当地博物馆测量展柜里黑陶杯壁厚，拍照标注
• 第2天： *** 淘一套“黄河细胶土+利坯刀”，预算百元以内
• 第3-4天：跟着B站ID“陶匠老王”的二次利坯教学，连拉30次
• 第5天：借学校烧陶小电窑，按“封闭-烟熏-开氧”三步走一遍
• 第6天：用电子游标卡尺自测成品，厚度降到1.0 mm以内算及格
• 第7天：拿成品到陶艺市集摆摊，听听游客的之一声“哇”

---

一句话送给正在动手的你

“陶器之所以动人，不在技艺之巅，而在它把脆弱留给时间，把韧性留给我们。” 这是我对蛋壳黑陶最个人的注解。
